Пожаростойкая стальная дверь "Иапег" БАСТИОН-1

Конструкция БАСТИОН-1 была разработана как более серьёзная альтернатива конструкции СуперЛюкс. Главной задачей при этом ставилось увеличение взломостойкости при сохранении толщины дверного полотна. Для этого толщина наружного стального листа увеличена с 3 мм до 5 мм. По сравнению с СуперЛюкс также добавлена защита нержавеющей сталью в районе засовов и модернизирована система ребер жесткости. Замковая часть в обязательном порядке защищена специальной бронированной сталью марки Ц85 толщиной 6,6 мм, которая эффективно предохраняет замки и всю запирающую систему от высверливания и вырезания.

Фирменные петли производства Mauer с расчетной нагрузкой до 450 кг в комплектации Премиум (обе петли имеют подшипник скольжения, регулировочный винт и отверстие для смазки).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

В стоимость входит наращивание петель с учетом толщины наружной панели.

Каленая защитная пластина сложной формы из стали 42XCHMA (торговое название Ц85) толщиной 6.6 мм для защиты разводной системы, вертикальных и горизонтальных тяг, установленных блокираторов. Применяется в случае использования типичной сейфовой системы запирания, состоящей из разводной трехсторонней или четырехсторонней усиленной ригельной группы с центральном механизмом и набора сейфовых блокираторов.

Необходимые технологические отверстия выполняются при монтаже, что позволяет использовать пластину в случае установки любого количества блокираторов.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что повышает защиту замковых механизмов от такого способа взлома.

Цена указана при площади 2,12 кв.м, при превышении этого предела при расчете используется коэффициент.

Важно отметить, что изготовление просто противопожарной двери не является сложной инженерной задачей, такие двери производят десятки компаний. Реальные технические сложности начинаются, когда к дверному блоку одновременно предъявляются требования по стойкости к термическим воздействиям и устойчивости к силовому взлому. Проблема связана с тем, что основные меры, направленные на повышение взломостойкости изделия, в частности, активное использование полнотелого проката и наличие многочисленных рёбер жёсткости в створке, ухудшает стойкость изделий к нагреванию, т.к. металл является прекрасным проводником тепла.

В этой связи, кроме применения специальных материалов, в конструкции БАСТИОН при разработке взломопожаростойких модификаций стальных дверей, были внесены конструктивные изменения. В частности, именно для таких конструкций была разработана комбинированная двухуровневая система рёбер жёсткости, при которой между наружной и внутренней решёткой рёбер остаётся небольшое расстояние, выполняющее функции терморазрыва. Рама защитной пожаростойкой двери имеет большую ширину за счёт дополнительной защиты конструкции от нагрева с торцевой стороны. Также был разработан специальный способ крепежа внутреннего СМЛ-листа, обеспечивающий максимальную изолированность замков от возможного нагрева изнутри, при том, что лист СМЛ остается съёмным, что необходимо для профилактики и ремонта стальной противопожарной двери.

Для обеспечения пожаростойких свойств при изготовлении изделий используется два специфичных материала: плиты СМЛ и лента ЛПУ.

Стекломагнезитовый лист (СМЛ) - это листовой отделочный материал, армированный базальтовой сеткой. СМЛ отличается стойкостью к длительному воздействию высоких температур и открытого огня. Даже при толщине всего 6 мм, СМЛ способен противостоять огню в течение 120 минут и при этом выдерживать температуру до 1200˚С. Также магнезит достаточно легко противостоит морозам и выдерживает более 50 циклов заморозки и нагрева.

Лента термоуплотнительная (ЛТУ) предназначена для повышения огнестойкости противопожарных дверей, ворот, сейфов и других изделий. При воздействии температур свыше 150 °С образуется прочный слой пены, который заполняет зазоры между створкой и рамой и таким образом препятствует проникновению горячих газов, языков пламени и дыма. Коэффициент увеличения объёма материала ленты составляет не менее 5.

Компания БАСТИОН в силу своей ориентации на выпуск взломостойких противопожарных дверей, решает проблему защиты замковой системы от нагрева с помощью конструкции самой двери. В отличие от массовых дешёвых противопожарных дверей, конструкции БАСТИОН имеют значительную толщину створки (в разных моделях не менее 85, 112, 122, 135 мм), при этом не менее 24 мм из этой толщины занимают плиты СМЛ, обеспечивающие по всей плоскости (включая область замков) необходимый уровень защиты от нагрева. При таком подходе в противопожарную защитную дверь могут быть установлены серьёзные взломостойкие замки со всеми необходимыми защитными элементами.

Герметичное исполнение дверного блока предполагает изменение принципа работы петлевой группы (используются специальные петли) и механизма прижима створки (применяется специальный механизм разведения ригелей и форма засовов). В стоимость включен комплект: пара петель, 4 засова, центральный блок, типовой поворотный механизм (ручка). Стоимость указана при одностворчатой конструкции площадью до 2,12 кв.м. модели до БАСТИОН-3 включительно, для моделей БАСТИОН-4 и выше применяется коэффициент от 1,5 до 3,5 в зависимости от веса конструкции. Для двустворчатых конструкций площадью до 4 кв.м. применяется коэфф = 2.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из нержавеющей стали. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма, который воздействует на распределители.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в трех или четырех направлениях, в зависимости от остальной замковой системы. Общее количество гребенок обычно составляет 6 штук.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг и распределители (разводная система Mauer 84012);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 30 мм.

Предусмотрено штатное место для крепления одного сейфового замка-блокиратора любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатные места ключевых или комбинационных замков, возникают ограничения на размер поворотного устройства (удаление ключевины/оси замка от оси поворота составляет 100 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

Блокиратор внутренний для фиксации ригельной системы запирания в нужном положении представляет собой задвижку ЗдВк-2460 или аналогичную, которая устанавливается внутри дверной створки, при этом ригель задвижки выходит не в торец полотна, а остается внутри, блокируя движение тяг ригельной системы. Обычно данное решение применяется с двумя целями:

1. Заблокировать наружную систему запирания в состоянии "открыто". Это необходимо для того, чтобы предотвратить случайное или умышленное запирание человека, находящегося внутри защищаемого помещения,  на наружную сейфовую систему.
2. Заблокировать внутреннюю систему запирания в состоянии "закрыто". Это рекомендованная мера для бункеров и комнат спасения, которые спроектированы для того, чтобы внутри можно было надежно запереться в случае опасности. Само запирание обычно многостороннее и осуществляется от штурвала, засов-блокиратор по сути фиксирует систему в закрытом положении, чтобы не допустить её случайного открытия детьми или в состоянии паники.

Для управления засовом-блокиратором могут использоваться любые поворотные механизмы: помповые ручки, штурвалы, вертушки. Они выбираются и оплачиваются отдельно

Поворотная ручка предназачения для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Поворот осуществляется после нажатия, угол поворота 180 град. Фиксация только в базовом положении, что является гарантией случайного закрытия засова при отсутствии людей внутри помещения.

Цветовая гамма: хром матовый (CS), хром глянцевый (CR), латунь глянцевая (OL), бронза полированная (OG).

Диаметр основания: 58 мм. Диаметр ручки: 46 мм. Максимальный вылет от поверхности: 42 мм.

Поворотный четырёхлепестковый штурвал 4л-К-316 изготавливается из латуни или алюминия и имеет гнутое внешнее кольцо, в которое по резьбе вкручены четыре спицы-лепестка.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются требованиями Заказчика. На фото внешний диаметр штурвала 316 мм, диаметр кольца 30 мм, диаметр лепестка 16 мм, длина лепестка 91 мм, диаметр центральной части 80 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца в одном из базовых цветов с приведенными выше характеристиками.

Ручка-скоба Bastion-INOX - это неподвижная точеная ручка производства компании БАСТИОН, изготовленная по нашим чертежам из полнотелого нержавеющего прута. Полнотелая нержавейка - крайне сложный в обработке материал, что является причиной высокой стоимости изготовленных из него изделий. Однако особенный цвет и практически вечное с точки зрения срока службы покрытие в ряде случаев делает такой выбор оправданным. Собственное производство позволяет гибко подбирать размер ручки исходя из компоновки сейфовой системы запирания. Ручки имеют монументально-брутальный дизайн и специальный мощный крепеж, что позволяет их использовать в том числе для тяжелых бетонированных дверей.

Габаритные размеры:

• стандартный вылет от поверхности створки 80 мм (можно увеличить или уменьшить);
• межосевое расстояние - любое, для данной стоимости от 80 до 350 мм;
• общая высота зависит от выбранного межосевого расстояния.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• матовая нержавеющая сталь (SS);
• полированная нержавеющая сталь (PS).

Цена указана за одну ручку. При заказе ручки с межосевым расстоянием более 350 мм применяется повышающий коэффициент, равный отношению необходимой длины к значению 350 мм.

Врезной магнитный геркон для последующего подключения сигнализации и системы "умного дома". Подаёт сигнал на подключенное устройство при открывании двери (при разъединении створки и рамы). Корпус пластиковый круглый, цвет чёрный. Стоимость с учетом монтажа и вывода проводов из рамы, но без учёта последующего подключения.

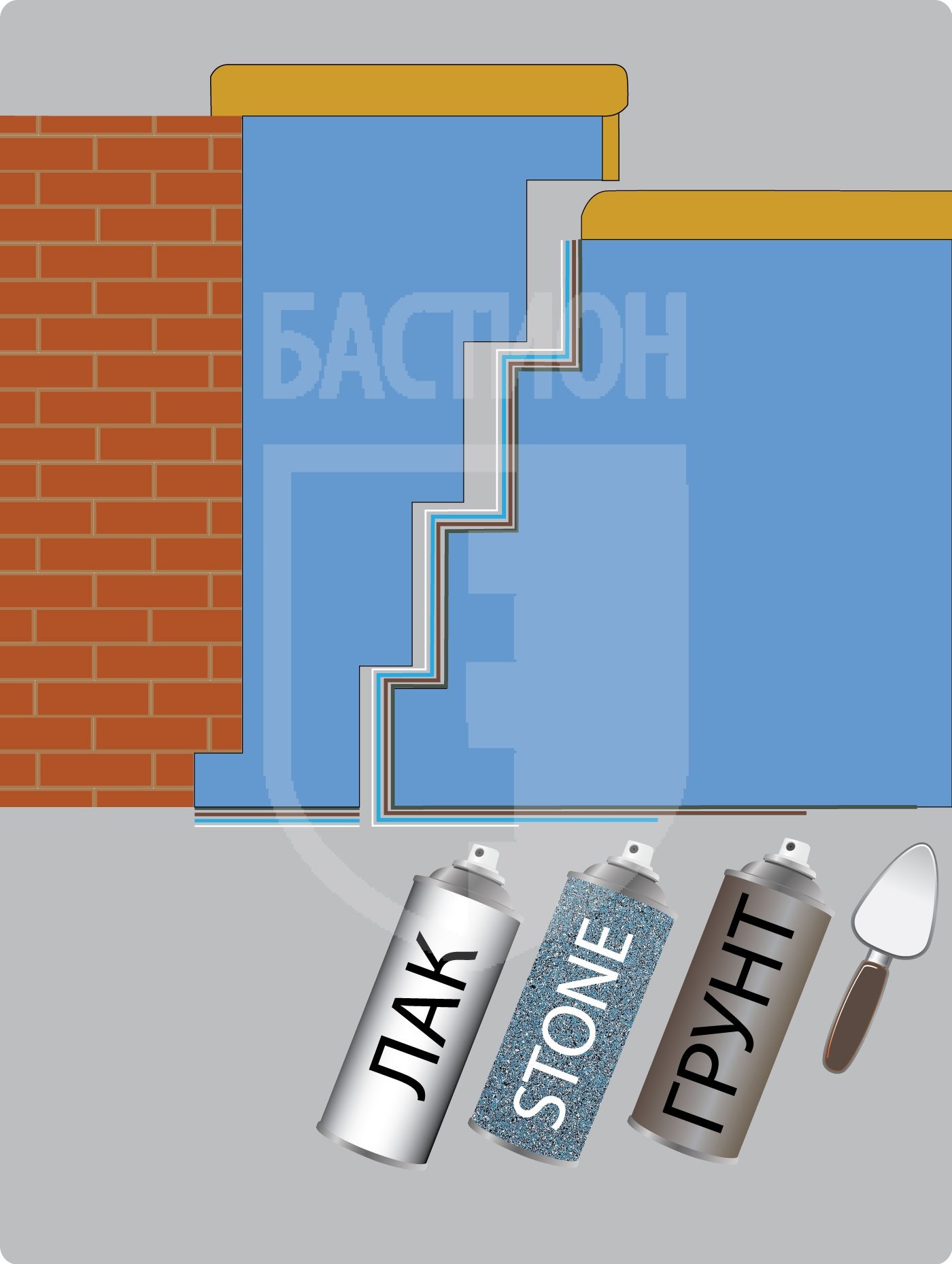

Эмаль воздушной сушки категории "Премиум+" позволяет получить гладкую поверхность нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Окраска гладкой (ровной, не имеющей структуры) эмалью производится по карте цветов RAL и применяется для стальных дверей в исключительных случаях, когда именно такое решение требуется по соображениям дизайна. В остальных случаях рекомендуется использовать структурные краски.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка;
• акриловый грунт;
• универсальная автомобильная эмаль.

При выборе гладкой (ровной, не имеющей структуры) окраски на наружную поверхность створки в обязательном порядке должна устанавливаться декоративная панель, т.к. идеально ровная и гладкая поверхность не может быть получена по всей плоскости створки, кроме того, облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери.

Цена указана для четырехконтурных конструкций любого веса (Бастион-7).

Noxudol относится к категории жидких шумоизоляционных материалов, предназначенных для нанесения на металлические предметы. Является альтернативой твердым резиновым матам. Чаще всего применяется в тюнинговых ателье, работающих с автомобилями, для звукоизоляции салона. После нанесения на поверхность Noxudol растекается, образуя пленку. Обычно наносится два слоя, в результате толщина покрытия 3-4 мм.

Компания БАСТИОН использует этот материал с аналогичными целями по его прямому назначению. При заказе данной опции обработке подвергается вся внутренняя плоскость дверного полотна (обратная сторона наружного листа и ребра жесткости). Дополнительно материал наносится на области, где технологически металл контактирует с металлом(например, броневой лист с наружным листом) для более плотного прилегания и устранения шумов при открытии/закрытии створки. Помимо решения основной задачи, Noxudol обеспечивает защиту от коррозии и выделения конденсата. Подходит для применения на уличных дверях (выдерживает температуру до -50 град Цельсия).

Материал производится в Швеции, является экологически-безопасным, не выделяет вредных веществ и незначительно влияет на общий вес изделия. Для взломостойких дверей применяется Noxudol 3100, для взломо- пожаростойких - специальная огнестойкая версия Noxudol 3101.

Монтаж конструкции категории БАСТИОН-1 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе дверного блока или сейфа от 300кг до 500кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/ квартиры. Компания БАСТИОН приглашает для таких работ профессиональных такелажников.

Необходимость в услугах такелажников возникает для всех изделий уровня БАСТИОН-3, а также для пулестойких и пожаростойких конструкций на базе БАСТИОН-1 и 2. При габаритных размерах больше стандартных, а также в случае сложных условия для заноса изделий, потребность в такелажниках возникает и для обычных модификация конструкций уровня БАСТИОН-1 и 2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады такелажников в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.
