Взломостойкая сейфовая дверь "Селена" БАСТИОН-8

Наружный защитный контур представляет собой два листа по 5 мм, пространство между которыми в шесть слоев армировано арматурой диаметром 12 мм и заполнено высокопрочным бетоном М800. Добавлено сквозное армирование в перпендикулярной к поверхности створки плоскости, обеспечивающее повышенные защитные свойства наружного контура.

Назначение

В качестве сейфовой двери – рекомендованное решение для установки в специализированные помещения, в которых в большом объёме хранятся денежные средства, золото, драгоценности, антиквариат и другие высоколиквидные дорогостоящие предметы.

Общие сведения

• Толщина створки в металле 218 мм;
• Три контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 143 мм;
• Наличник в составе рамы 21 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты VIII (восьмой) по ГОСТ 51113;
• Защитный слой по всей плоскости: сталь 5 мм + 100 мм высокопрочного армированного бетона марки М800 (6 слоев арматуры А500 Ø12 мм) + сталь 5 мм;
• Перпендикулярное армирование защитного слоя с шагом 120 мм;
• Защита всей плоскости створки и рамы, а также торцов абразивосостойкими плитами CDP толщиной 14мм;
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR6 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

Фирменные петли производства Mauer с расчетной нагрузкой до 1000 кг (нижняя петля имеет подшипник скольжения и регулировочный винт).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

Данный комплект рекомендуется для входных и сейфовых дверей категории "БАСТИОН-4", а также для бетонированных сейфовых дверей категорий от "БАСТИОН-5" до "БАСТИОН-8".

Защелка Abloy-Bastion 4290 предназначена для фиксации двери в правильном относительно рамы положении. В корпусе имеется отверстие под квадрат, поворот которого убирает ригель внутрь корпуса защёлки, позволяя открыть дверь. При использовании в дверях внутреннего открывания, особенно трех- и четырехконтурных моделях, стандартного удаления квадрата от торцевой планки (бексета) оказывается недостаточно. Выходом из положения является модификация защелки - стандартный косоугольный ригель заменяется на специально изготовленный, его размер определяется исходя их конфигурации конкретного дверного полотна.

Таким образом, защёлка Abloy-Bastion 4290 отличается от модели Abloy 4290 тем, что стандартный косоугольный косоугольный ригель заменен на новый, увеличенной длины. Монтаж защелки производится в глубине дверного полотна с помощью специального монтажного профиля. Таким образом достигается результат в виде увеличенного бексета (удаления квадрата и соответственно нажимной ручки от торца дверного полотна). Это необходимо в первую очередь для трех- и четырех контурных дверей внутреннего открывания.

Управление осуществляется при помощи любого поворотного или нажимного устройства, чаще всего используются обычные нажимные ручки. Аналогичные устройства есть у многих сувальдных и цилиндровых замков, поэтому потребность в отдельной защёлке обычно возникает в сейфовых дверях, запирающая система в которых построена на основе разводной системы и отдельных сейфовых блокираторах.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из нержавеющей стали. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма, который воздействует на распределители.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в трех или четырех направлениях, в зависимости от остальной замковой системы. Общее количество гребенок обычно составляет 6 штук.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг и распределители (разводная система Mauer 84012);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 30 мм.

Предусмотрено штатное место для крепления одного сейфового замка-блокиратора любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатные места ключевых или комбинационных замков, возникают ограничения на размер поворотного устройства (удаление ключевины/оси замка от оси поворота составляет 100 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

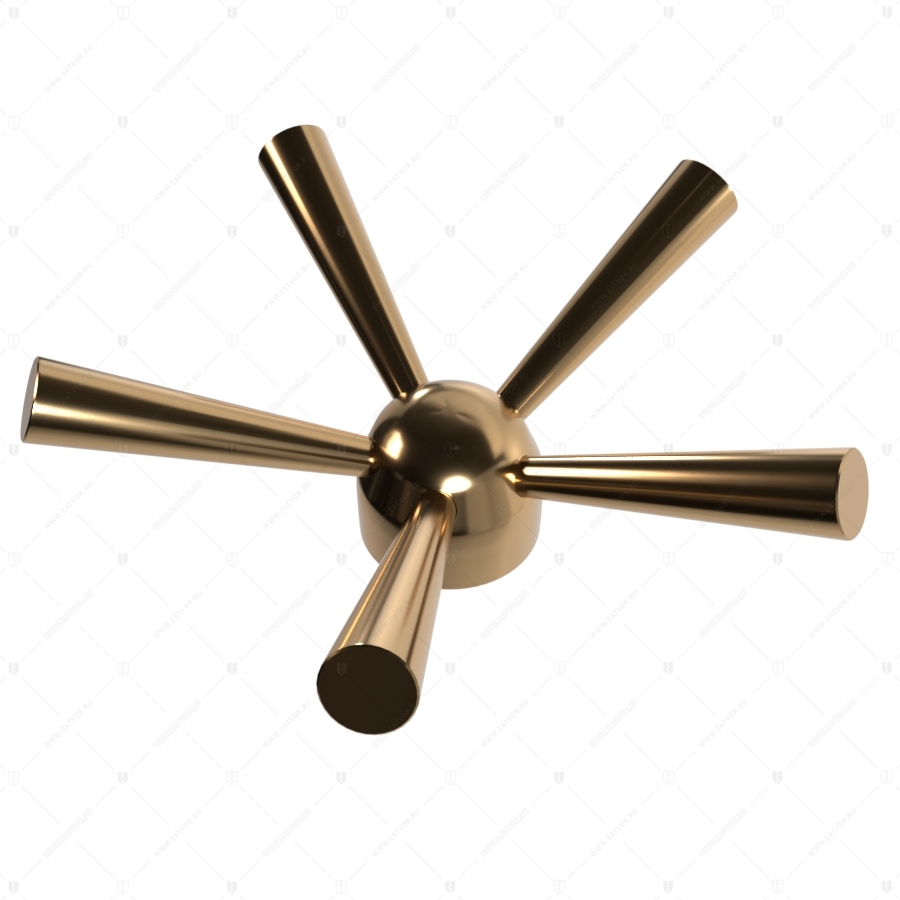

Поворотный точеный пятилепестковый штурвал 5л-260 изготовлен из латуни и имеет глянцевый оттенок.

Штурвал покрыт специальной эмалью латунь глянцевая (OL).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

На фото внешний диаметр штурвала 260 мм, диаметр лепестка 26 мм, длина лепестка 102 мм, диаметр центральной части 63 мм.

Штурвал представлен в офисе БАСТИОН в единственном экземпляре. Изменение формы и размера невозможно, цвет может быть изменен по запросу с помощью декоративного покрытия (оплачивается отдельно).

Электронный сейфовый замок AXESSOR предназначен для блокирования и разблокирования ригельной системы в сейфах и сейфовых дверях, обладает широким диапазоном функций и предназначен для использования в областях, где требуется обеспечить высокий уровень безопасности в условиях, когда нужно обеспечить доступ нескольких людей к одному или нескольким охраняемым объектам, сохраняя при этом полный контроль за всеми осуществляемыми доступами.

Замок AXESSOR может работать в трех различных режимах.

Универсальный механический односторонний неперекодировочный 14-и сувальдный ключевой сейфовый замок - блокиратор Mauer 70011.

Три ключа в комплекте, ключи разъемные. Длина съемной кодовой части ключа - 75 мм, удлинителя - 215 мм, ключ в собранном состоянии - 275 мм, рабочая часть (ножка) - 220 мм.

Используется в качестве блокиратора тяги в системах запирания сейфового типа. Специальная технология монтажа позволяет организовать возможность вытаскивания ключа из скважины замка и в положении, когда ригеля запирающей системы задвинуты.

Замок соответствует ГОСТ Р 51053-97 класс С, EN 1300 class С, IMP class С, VdS class 3.

Основные особенности замка:

• диаметр отверстия под ключ - 1/2" (12.7 мм);
• ключ может вставляться в замок любой стороной;
• ключ может быть извлечен только при закрытом замке;
• конструкция замка обеспечивает защиту от отмычек.

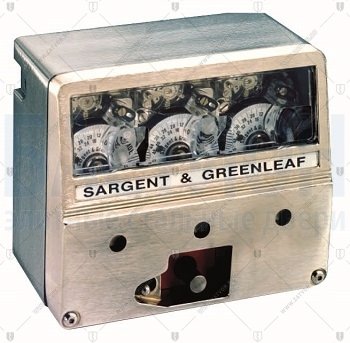

Часовые замки являются надёжным и эффективным средством предотвращения доступа в течение заданного времени и предназначены для установки на большие сейфы и двери хранилищ. Принцип действия замка прост − после пуска замок полностью блокирует ригельную систему сейфовой двери на заданный период времени. Замок устанавливается на внутренней стороне двери. После закрытия створки доступ к замку отсутствует, и, следовательно, невозможна его умышленная остановка или повреждение. Конструкция замков обеспечивает защиту от воздействия вибраций, ударов, загрязнений. Для обеспечения надёжности работы в замок установлено три часовых механизма, каждый из которых работает независимо от других. В случае выхода из строя одного или даже двух механизмов, оставшиеся механизмы обеспечат открытие замка в установленное время. Пуск замка осуществляется нажатием кнопки на лицевой панели. В случае необходимости замок может быть остановлен нажатием другой кнопки на лицевой панели.

Корпус замка выполнен из металла, лицевая панель − из полированной нержавеющей стали. Замки оснащаются тремя часовыми механизмами одного из трёх типов (стандартные, со сбросом или со сбросом и моментальным срабатыванием) и могут быть дополнительно оснащены датчиком положения засова. Стандартный механизм противоударный и пыленепроницаемый, имеет погрешность хода не более одной минуты за сутки. Максимальное устанавливаемое время составляет 144 или 168 часов, устанавливается с дискретностью 12 минут. Для удобства установки времени механизм оснащён увеличительной линзой. Механизм со сбросом аналогичен стандартному, но имеет дополнительное устройство, позволяющее производить корректировку установленного времени в сторону уменьшения вплоть до полного сброса. Механизм со сбросом и моментальным срабатыванием дополнительно оснащён устройством для моментального открытия засова замка. В замке с обычным механизмом засов по истечении установленного времени открывается постепенно, так что для полного открытия требуется некоторое время.При установке механизма с моментальным срабатыванием засов по истечении установленного времени с помощью специального пружинного устройства открывается практически мгновенно.

Пружинные блокираторы находятся внутри дверного полотна. Их количество определяется индивидуально. Указана цена за 1 штуку.

Ригель внутри блокиратора зафиксирован с помощью прочного тонкого тросика, проходящего по сложной траектории напротив сейфовых блокираторов и других ключевых мест запирающей системы.

Блокиратор срабатывает при попытке силового взлома дверного полотна в случае повреждения тросика, блокируя при этом ригельную систему в закрытом положении.

Linea Cali HAVANA - это нажимные ручки производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Classic, имеют объёмную гладкую форму с вставкой посередине, и отлично вписываются в строгий классический интерьер.

Обладая усиленной розеткой, ручки HAVANA прекрасно работают на тяжелых дверях.

Максимальный вылет от поверхности створки 70 мм, длина ручки 160 мм.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• хром матовый + дерево розовое (CS-RD);
• хром глянцевый (CR);
• латунь глянцевая (OL);
• золото глянцевое (OZ).

Также возможен заказ (срок поставки 2 месяца) ручек в цвете:

• хром комбинированный (CS-CR);
• золото комбинированное (OM);
• латунь глянцевая со вставкой "роза" (OL-RD).

Linea Cali HAVANA- это неподвижная ручка-скоба производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Classic, имеют удобную эргономичную форму и центральную вставку, которую при желании можно заменить на деревянную нужного цвета.

Габаритные размеры:

• максимальный вылет от поверхности створки 75 мм
• межосевое расстояние 267 мм
• общая высота ручки 317 мм

Компания Linea Cali производит данные ручки в следующих цветах:

• золото глянцевое (OZ);
• золото полированное + матовое (OM);
• золото глянцевое + кристаллы (Crystal OZ);
• латунь полированная (OL);
• латунь глянцевая + дерево (OL/RD);
• хром матовый + глянцевый (СС);
• хром глянцевый + матовый (MС);
• хром матовый + дерево (CS/RD);
• хром глянцевый + кристаллы (Crystal СR);

С большой вероятностью поставка этих ручек будет осуществлена под заказ. Срок поставки - 2 месяца.

Эмаль воздушной сушки категории "Премиум" позволяет получить структурную поверхность типа "эффект камня" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Окраска эмалями воздушной сушки является идеальным решением для технологически сложных изделий, а также в случаях, когда значительные габаритные размеры не позволяют разместить изделие в порошковой камере. В ряде интерьеров такая окраска более предпочтительна по соображениям дизайна. Широкая цветовая гамма и палитра различных текстур позволяет подобрать оптимальное решение практически во всех ситуациях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка;
• грунтовка;
• эмаль KRYLON или Stone Creation как финишное покрытие или как основа;
• универсальная автомобильная эмаль (если нужен цвет по RAL) или лак (если нет слоя эмали).

Окраска эмалями воздушной сушки имеет свои достоинства:

• возможна окраска очень тяжёлых или крупногабаритных изделий, окраска которых порошком невозможна из-за превышения размеров покрасочной камеры или допустимого для подъёмного механизма веса;
• возможна окраска сложных изделий с большим количеством сварных соединений;
• возможно идеальное выведение мест технологической стыковки металлопроката;
• возможно идеальное восстановление повреждённого в процессе монтажа или эксплуатации покрытия.

Относительные недостатки по сравнению с порошковой окраской:

• область защелки на раме сотрется быстрее, чем у рамы, окрашенной порошком;
• уплотнитель требуется дополнительно фиксировать на клей (стандартной клеевой основы недостаточно для структурной поверхности).

На наружную и внутреннюю поверхность створки рекомендуется установка декоративных панелей, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако если того требуют соображения дизайна или режим будущей эксплуатации двери, для окраски плоскости снаружи и/или изнутри может быть применена окраска с эффектом камня данной категории (окраска плоскости двери оплачивается дополнительно).

Возможна окраска по карте RAL или применение многоцветных текстурных решений от производителей Rust Oleum (серия Stone Creation) и Krylon (серия Natural Stone Textured Finish).

Цена указана для четырехокнтурных конструкций любого веса (Бастион-7).

Подробнее

Монтаж конструкции категории БАСТИОН-8 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе дверного блока или сейфа от 800кг до 1200кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/квартиры. Компания БАСТИОН приглашает для таких работ профессиональных такелажников.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады такелажников в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.

Панель на основе МДФ 16-18 мм с кромкой из массива дуба, шпонированная дубом, тонированная по нашей карте цветов.

В стоимость включено:

• основа МДФ;
• облицовка ровной плоскости шпоном;
• изготовление и приклейка по периметру обработанной рейки из массива дуба;
• обычная (неуличная) лакировка.

Внимание: технологически шпон не может быть наклеен на радиусный край, но на рейке по периметру панели из массива дуба фактура древесины присутствует, по этой причине место соединения с ровным шпоном менее заметно, чем при обычной технологии.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Наличник декоративный стандартного сечения из массива дуба толщиной 18 мм, для обрамления прямоугольной рамы с трёх сторон.

Декорирование: тонировка по каталогу цветов БАСТИОН.

Стыковка: под 45 или 90 град.

Стандартная ширина - до 100 мм. Стоимость указана для площади проема до 2,12 кв.м. При больших габаритах по проёму используется коэффициент, при увеличении толщины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости.

Рекомендуется для дверных блоков, створки которых облицованы панелями из массива дуба или МДФ шпонированного.

Цена указана для стандартной декоративной обработки (тонирование в цвет по каталогу БАСТИОН + обычная лакировка). Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

Панель на основе МДФ 16-18 мм с кромкой из массива дуба, шпонированная дубом, тонированная по нашей карте цветов.

В стоимость включено:

• основа МДФ;
• облицовка ровной плоскости шпоном;
• изготовление и приклейка по периметру обработанной рейки из массива дуба;
• обычная (неуличная) лакировка.

Внимание: технологически шпон не может быть наклеен на радиусный край, но на рейке по периметру панели из массива дуба фактура древесины присутствует, по этой причине место соединения с ровным шпоном менее заметно, чем при обычной технологии.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Комплект:

• боковые откосы из МДФ толщиной 7 мм с кромкой из массива дуба;
• наличники из из массива дуба.

Стыковка наличников: 45 или 90 град.

Рекомендуется для дверных блоков, створки который изнутри облицованы панелями их массива дуба или МДФ шпонированного.

При необходимости дополнительно оплачивается порог, возможный материал порога – массив дуба или нержавейка

Указана минимальная стоимость за комплект для стандартного дверного блока (ширина наличника до 100 мм, общая глубина стены до 190 мм, площадь проёма до 2,12 кв.м.).

Для расчёта стоимости при специальных эффектах (патинированние, уличная лакировка и т.д.) используются соответствующие коэффициенты.

При увеличении площади дверного блока используется коэффициент по площади, при увеличении глубины откосов отдельно производится доплата за дополнительный размер расширителя по расценкам для панелей соответствующего вида. При увеличении ширины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости к стоимости по расценкам на наличник из соотв материала. Для более простого расчета стоимости при нескольких нестандартных параметрах рекомендуется отдельно выбирать наличники, облицовку откосов и порожек.

Декоративный порожек для декорирования стального порога на раме дверного блока. Изготавливается из того же материала, что облицовочная панель (массив дуба, МДФ ламинированный или крашеный) или из нержавейщей стали.

Если панель выполнена из крашеного МДФ, порожек по желанию Заказчика может быть все равно выполнен из массива дуба: преимуществом такого решения является бОльшая механическая прочность, недостатком - визуальное отличие порога от панели ввиду наличия фактуры древесины на пороге.

Состоит их двух деталей: подставочной доски и клюва. Изготавливается в размер. Назначение – закрыть стальную часть порога и стыковки порога рамы с полом.

Цена для стандартной конфигурации порога для дверей шириной до 1 метра при обычной лакировке. Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

В панели на основе МДФ или массива дуба могут быть интегрированы отдельно изготовленные элементы, на которые наносится методом фотопечати любой рисунок. Цена указана за 1 элемент площадью до 1 кв.м.

При двухэтапном выполнении работ данная услуга необходима единократно или дважды

1) Обязательно в случае если изделие монтируется силами БАСТИОН. Если изделие отгружается самовывозом, производится только по требованию клиента.

2) В случае если облицовка рамы монтируется позднее основного изделия требуется повторный выезд. Для правильного изготовления облицовки рамы необходимо определить точную конфигурацию наличников, глубину откосов, размерность порога. Произвести эти замеры при монтаже основной двери невозможно так как чаще всего требуются промежуточные работы строителей. Кроме того, функции монтажа и замера/проектирования выполняются разными специалистами компании.

Прим: аналогичный тариф применяется, если по независящим от БАСТИОН причинам требуется выезд инженера для консультирования строителей, объяснения состава заказа, обсуждения технических и иных характеристик с различными представителями Заказчика, осмотра ранее установленного изделия с целями ремонта/апгрейта и т.д.

Указана стоимость выезда бригады специалистов (минимум два человека) в пределах МКАД для проведения любых работ по месту, в том числе: монтажа изделий, ремонта и апгрейта изделий, замены замков/цилиндров, перекодировки, профилактики, прочих работ.

Стоимость замененных комплектующих оплачивается отдельно. Непосредственно монтаж изделий (дверей, сейфов) оплачивается отдельно. Доплата при выезде за пределы МКАД производится по действующему тарифу.

Указана стоимость монтажа одной панели со стороны петель в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается, в области петель в панели делается технологический паз, который впоследствии закрывается декоративными "заглушками" - специальными элементами сложной формы.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости. В стоимость включены заглушки на петли, необходимые для скрытого монтажа со стороны петель.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы и изготовить заглушки по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.

Указана стоимость монтажа одной панели со стороны порога в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.
