Взломостойкая внутренняя пожаростойкая сейфовая дверь "Апелиот" БАСТИОН-5 EIS60

Первая из серии БАСТИОН выполненная по классической технологии бетонированная конструкция, предназначенная для установки в качестве двери в специальные помещения, содержимое которых имеет для владельца существенную ценность. Наружный защитный контур представляет собой два листа по 5 мм, пространство между которыми в шесть слоев армировано арматурой диаметром 10 мм и заполнено высокопрочным бетоном М800. Центральный узел разводной системы, все блокираторы и тяги защищены специальной бронированной сталью марки Ц85 толщиной 6,6 мм, которая эффективно предохраняет замки и всю запирающую систему от высверливания и вырезания.

Назначение

В качестве сейфовой двери – рекомендованное решение для установки в личные хранилища, оружейные комнаты, комнаты спасения и другие места, где требуется высокая защита от проникновения.

Общие сведения

• Толщина створки в металле 165 мм;
• Три контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 90 мм;
• Наличник в составе рамы 21 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты V (пятый) по ГОСТ 51113;
• Защитный слой по всей плоскости: сталь 5 мм + 80 мм высокопрочного армированного бетона марки М800 (6 слоев арматуры А500 Ø10 мм) + сталь 5 мм;
• Защита всей плоскости створки сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм;
• Защита торцов рамы стальными профилями, заполненными высокопрочным армированным бетоном марки М800.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR6 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

Фирменные петли производства Mauer с расчетной нагрузкой до 1000 кг (нижняя петля имеет подшипник скольжения и регулировочный винт).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

Данный комплект рекомендуется для входных и сейфовых дверей категории "БАСТИОН-4", а также для бетонированных сейфовых дверей категорий от "БАСТИОН-5" до "БАСТИОН-8".

Каленая защитная пластина сложной формы из стали 42XCHMA (торговое название Ц85) толщиной 6.6 мм для защиты разводной системы, вертикальных и горизонтальных тяг, установленных блокираторов. Применяется в случае использования типичной сейфовой системы запирания, состоящей из разводной трехсторонней или четырехсторонней усиленной ригельной группы с центральном механизмом и набора сейфовых блокираторов.

Необходимые технологические отверстия выполняются при монтаже, что позволяет использовать пластину в случае установки любого количества блокираторов.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что повышает защиту замковых механизмов от такого способа взлома.

Цена указана при площади 2,12 кв.м, при превышении этого предела при расчете используется коэффициент.

Широко распространенное мнение о том, что стальные двери внутреннего отрывания существенно слабее своих аналогов наружного открывания, в целом не соответствует действительности. Серьёзные конструкции уровня БАСТИОН-1 и выше при внутреннем исполнении имеют ряд преимуществ, среди которых основное – это защита стыка «створка/ рама» всей глубиной рамы, которая в обязательном порядке равна толщине стены (это, в свою очередь, необходимо для монтажа наружного защитного наличника, т.к. рама вставляется в проем снаружи во- внутрь).

Единственный серьёзный аргумент – снижение устойчивости к такому способу взлома как продавливание полотна вовнутрь. Действительно, такого элемента как наружный защитный притвор на створке конструктивно для внутренних дверей исполнить невозможно, но этот недостаток можно достаточно просто компенсировать расширенной системой засовов. В случае дверей внутреннего открывания количество и диаметр засовов играют важнейшую роль, кроме того, необходима повышенная жёсткость рамы и особенно полотна, поэтому для внутренних дверей рекомендуется основываться на конструкциях серии БАСТИОН-1 и выше.

Стоимость дверных блоков внутреннего открывания рассчитывается на основе стоимости конструкции выбранной категории с учетом повышающего коэффициента, указанного в процентах.

Важно отметить, что изготовление просто противопожарной двери не является сложной инженерной задачей, такие двери производят десятки компаний. Реальные технические сложности начинаются, когда к дверному блоку одновременно предъявляются требования по стойкости к термическим воздействиям и устойчивости к силовому взлому. Проблема связана с тем, что основные меры, направленные на повышение взломостойкости изделия, в частности, активное использование полнотелого проката и наличие многочисленных рёбер жёсткости в створке, ухудшает стойкость изделий к нагреванию, т.к. металл является прекрасным проводником тепла.

В этой связи, кроме применения специальных материалов, в конструкции БАСТИОН при разработке взломопожаростойких модификаций стальных дверей, были внесены конструктивные изменения. В частности, именно для таких конструкций была разработана комбинированная двухуровневая система рёбер жёсткости, при которой между наружной и внутренней решёткой рёбер остаётся небольшое расстояние, выполняющее функции терморазрыва. Рама защитной пожаростойкой двери имеет большую ширину за счёт дополнительной защиты конструкции от нагрева с торцевой стороны. Также был разработан специальный способ крепежа внутреннего СМЛ-листа, обеспечивающий максимальную изолированность замков от возможного нагрева изнутри, при том, что лист СМЛ остается съёмным, что необходимо для профилактики и ремонта стальной противопожарной двери.

Для обеспечения пожаростойких свойств при изготовлении изделий используется два специфичных материала: плиты СМЛ и лента ЛПУ.

Стекломагнезитовый лист (СМЛ) - это листовой отделочный материал, армированный базальтовой сеткой. СМЛ отличается стойкостью к длительному воздействию высоких температур и открытого огня. Даже при толщине всего 6 мм, СМЛ способен противостоять огню в течение 120 минут и при этом выдерживать температуру до 1200˚С. Также магнезит достаточно легко противостоит морозам и выдерживает более 50 циклов заморозки и нагрева.

Лента термоуплотнительная (ЛТУ) предназначена для повышения огнестойкости противопожарных дверей, ворот, сейфов и других изделий. При воздействии температур свыше 150 °С образуется прочный слой пены, который заполняет зазоры между створкой и рамой и таким образом препятствует проникновению горячих газов, языков пламени и дыма. Коэффициент увеличения объёма материала ленты составляет не менее 5.

Компания БАСТИОН в силу своей ориентации на выпуск взломостойких противопожарных дверей, решает проблему защиты замковой системы от нагрева с помощью конструкции самой двери. В отличие от массовых дешёвых противопожарных дверей, конструкции БАСТИОН имеют значительную толщину створки (в разных моделях не менее 85, 112, 122, 135 мм), при этом не менее 24 мм из этой толщины занимают плиты СМЛ, обеспечивающие по всей плоскости (включая область замков) необходимый уровень защиты от нагрева. При таком подходе в противопожарную защитную дверь могут быть установлены серьёзные взломостойкие замки со всеми необходимыми защитными элементами.

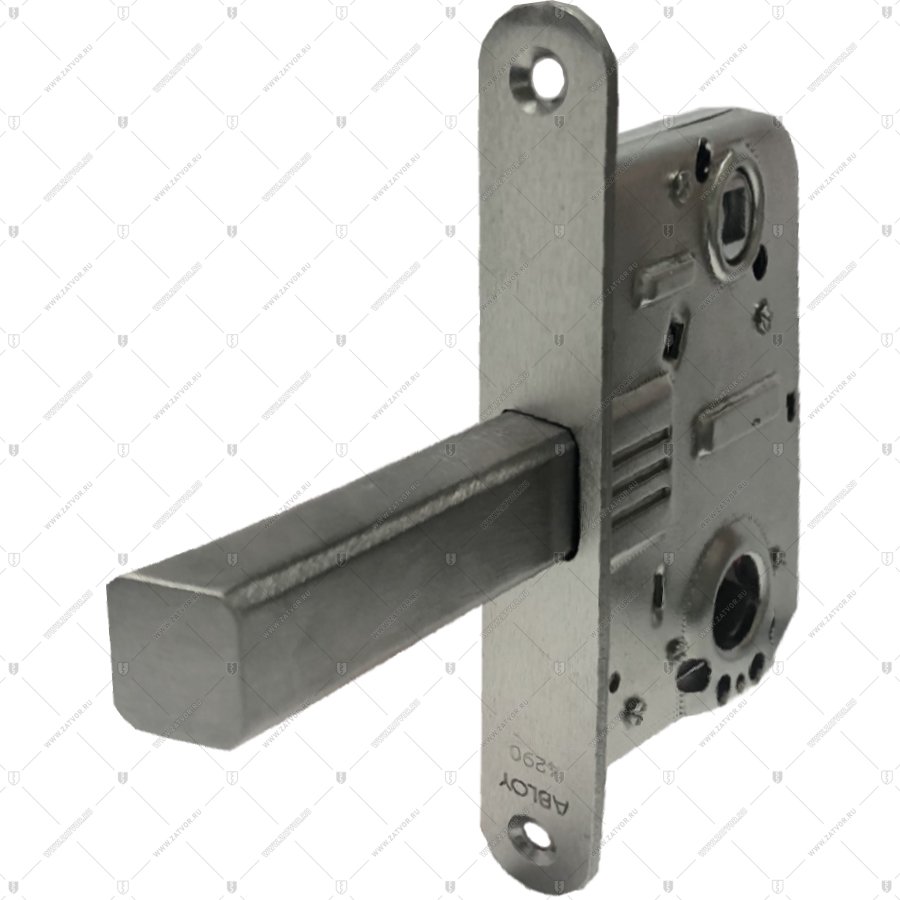

Защелка Abloy-Bastion 4290 предназначена для фиксации двери в правильном относительно рамы положении. В корпусе имеется отверстие под квадрат, поворот которого убирает ригель внутрь корпуса защёлки, позволяя открыть дверь. При использовании в дверях внутреннего открывания, особенно трех- и четырехконтурных моделях, стандартного удаления квадрата от торцевой планки (бексета) оказывается недостаточно. Выходом из положения является модификация защелки - стандартный косоугольный ригель заменяется на специально изготовленный, его размер определяется исходя их конфигурации конкретного дверного полотна.

Таким образом, защёлка Abloy-Bastion 4290 отличается от модели Abloy 4290 тем, что стандартный косоугольный косоугольный ригель заменен на новый, увеличенной длины. Монтаж защелки производится в глубине дверного полотна с помощью специального монтажного профиля. Таким образом достигается результат в виде увеличенного бексета (удаления квадрата и соответственно нажимной ручки от торца дверного полотна). Это необходимо в первую очередь для трех- и четырех контурных дверей внутреннего открывания.

Управление осуществляется при помощи любого поворотного или нажимного устройства, чаще всего используются обычные нажимные ручки. Аналогичные устройства есть у многих сувальдных и цилиндровых замков, поэтому потребность в отдельной защёлке обычно возникает в сейфовых дверях, запирающая система в которых построена на основе разводной системы и отдельных сейфовых блокираторах.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из нержавеющей стали. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма, который воздействует на распределители.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в трех или четырех направлениях, в зависимости от остальной замковой системы. Общее количество гребенок обычно составляет 6 штук.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг и распределители (разводная система Mauer 84012);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 30 мм.

Предусмотрено штатное место для крепления одного сейфового замка-блокиратора любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатные места ключевых или комбинационных замков, возникают ограничения на размер поворотного устройства (удаление ключевины/оси замка от оси поворота составляет 100 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

Поворотный четырёхлепестковый штурвал 4л-К-316 изготавливается из латуни или алюминия и имеет гнутое внешнее кольцо, в которое по резьбе вкручены четыре спицы-лепестка.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются требованиями Заказчика. На фото внешний диаметр штурвала 316 мм, диаметр кольца 30 мм, диаметр лепестка 16 мм, длина лепестка 91 мм, диаметр центральной части 80 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца в одном из базовых цветов с приведенными выше характеристиками.

Универсальный перекодируемый кодовый трехдисковый комбинационный замок Sargent and Greenleaf (S&G) 8550 с нажимной кнопкой. Используется как сейфовый замок – блокиратор. Набор кода осуществляется последовательным поворотом вертушки в различных направлениях. Открытие замка производится после выставления правильного кода, путем последующего нажатия на внутренний диск и поворота внешнего диска. Наличие нажимного элемента существенно усложняет вскрытие замка манипуляционным методом. Ключей и ключевого отверстия нет.

Замок имеет по ГОСТ IMP Class B, по ГОСТ VdS Class M102363/Class 2/08, по ГОСТ CEN Env 1300 Class B, по ГОСТ MABISZ B/99, по ГОСТ DNV Class SIS 3492/97, по ГОСТ UL Group BP 200/768/Group 1/99.

Замок перекодировочный, имеет встроенный блокиратор для защиты от выбивания шпинделя шкалы, защищен от основных методов подбора или распознавания кода.

ОСОБЕННОСТИ использования: необходимо учитывать, что использование блокиратора этого типа при хроническом треморе рук или в состоянии повышенной нервозности не слишком комфортно, т.к. требует точности при фиксации диска в заданных кодовой комбинацией положениях.

При отсутствии воздействия на поворотную ручку замок остаётся в разблокированном положении, что позволяет его устанавливать как дополнительный блокиратор в сейфовых системах запирания (необязательное использование).

По предварительному заказу возможна установка модели S&G 8560, кодовые части в которой выполнены из специального радиопрозрачного материала, что позволяет дополнительно обеспечить надежную защиту от применения различных радиационных методов распознавания кода. Цена выше на 890 евро, срок поставки 3-4 месяца.

Комплект: кольцо индексное R167 (диаметр 95,1 мм) и ручка D220 для комбинационного замка-блокиратора серии 8550/8560.

Цвет: хром (в наличии), золото (на заказ).

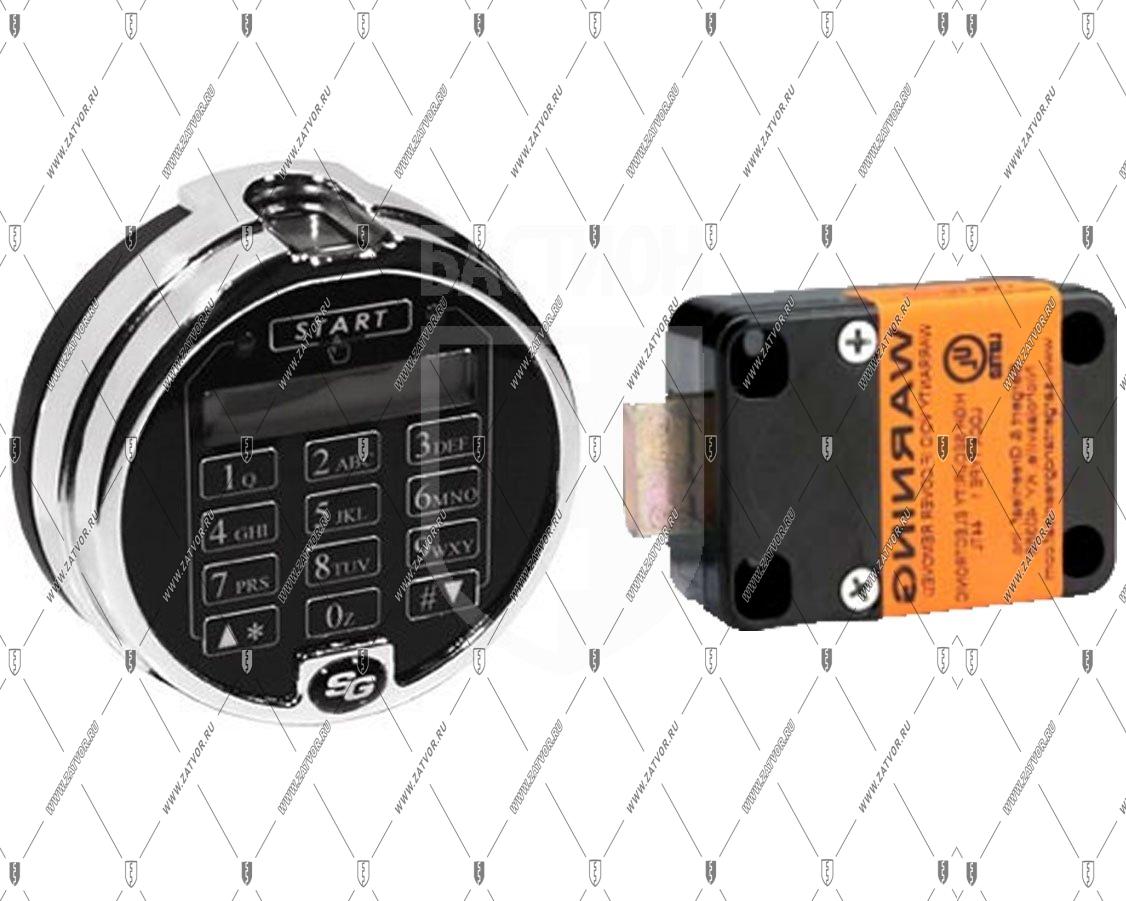

Блокиратор S&G 6120 в комплекте с клавиатурой 6120-41Х, выпускается одноименной компанией Sargent and Greenleaf (США). Помимо обычного цифрового табло клавиатура имеет в своем составе сканер по отпечатку пальцев. Доступ возможно настроить как отдельно по коду или по отпечатку, так и при их обязательной комбинации.

Доступные цвета клавиатуры: хром матовый (шлифованный), хром глянцевый (блестящий), латунь глянцевая.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из качественной конструкционной углеродистой стали Ст20. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в двух направлениях (2 ригеля выводятся вверх и 2 вниз).

С августа 2019 года для улучшения внешнего вида, а также предотвращения коррозии и окисления металла, после шлифовки на ригели наносится один из трех видов гальванического покрытия.

Перед нанесением любого покрытия производится предварительная обработка детали, которая включает в себя обезжиривание, электрохимическое обезжиривание, травление (декопирование).

Цинк. Нанесение цинкового покрытия производится путем погружения заранее подвешенных деталей в химический раствор. Покрытие наносится в один слой. Толщина покрытия составляет 15 микрон. Такой вид покрытия чаще всего используется для металлов, которые находятся в помещении и не подвержены атмосферным воздействиям таким как высокая влажность или горячий сухой воздух. Покрытие имеет среднюю устойчивость к механическому воздействию. Цвет – светло-серебристый, почти белый и примерно соответствует цвету Cs (матовый хром) в обозначении фурнитуры итальянского производства.

Хром. Нанесение хромового покрытия осуществляется в 3 слоя: 1й слой - 18 микрон меди, 2й слой - 9 микрон никеля, 3й слой - 6 микрон хрома. Данный вид покрытия устойчив к механическому воздействию и имеет высокую устойчивость ко всем видам атмосферного воздействия. Цвет – блестящий, похож на полированный алюминий, примерно соответствует цвету Cr (глянцевый хром) в обозначении фурнитуры итальянского производства. Примерно такой внешний вид имеют ригели серийно выпускаемых импортных замков.

Химический никель. Сначала наносится гидратная пленка и деталь выдерживается в соляной кислоте 2 минуты. Затем готовится одноразовый раствор. Нанесение покрытия происходит путем множественных "толчков" тока, т.е. электрохимическим путем. После того, как химический никель "лег" на деталь, её отправляют на термообработку в печь, где она находится 2 часа при температуре 180 С. Эта процедура нужна для отвердения никеля. Химический никель максимально устойчив к механическим воздействиям. Цвет – полуматовый с желтоватым оттенком, примерно соответствует цвету Ni (никель) или Aa (серебро древнее) в обозначении фурнитуры итальянского производства.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг (разводная система, например Mauer 84012, или двусторонний засов, например Mottura 96750);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Засов двусторонний Mottura 96750

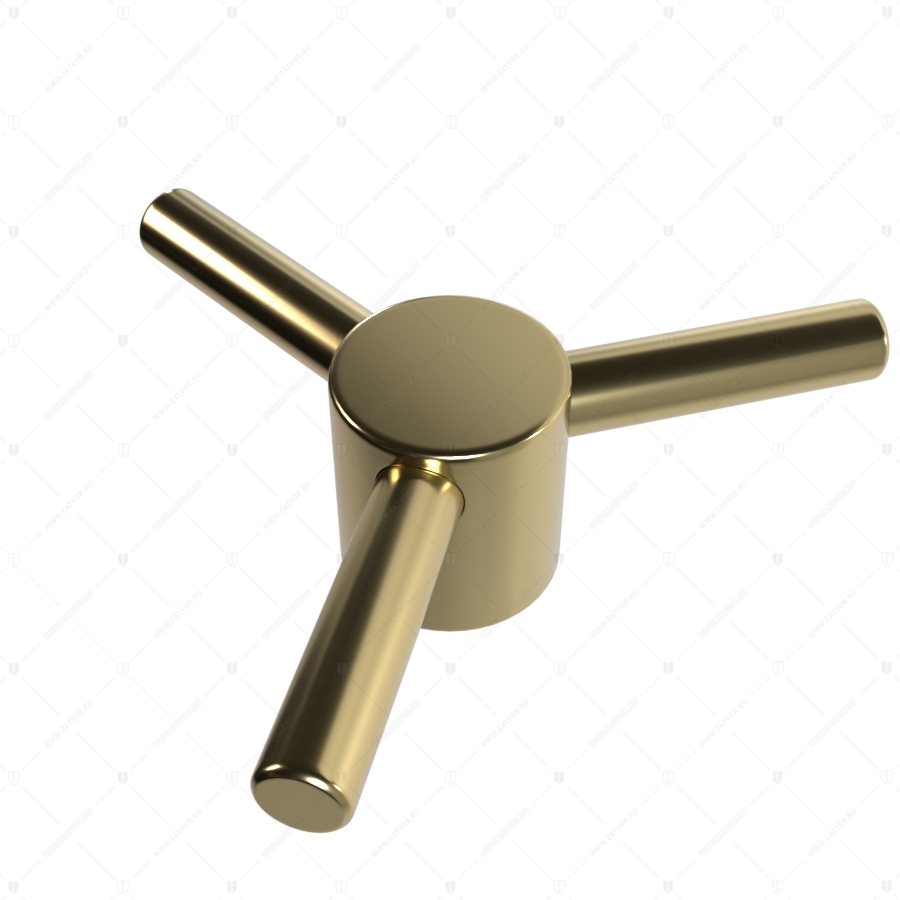

Поворотный точеный трёхлепестковый штурвал 3л-165.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются техническим заданием. На фото внешний диаметр штурвала 165 мм, диаметр лепестка 16 мм, длина лепестка 60 мм, диаметр центральной части 45 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца с приведенными выше характеристиками.

Помповая ручка предназачена для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Поворот осуществляется после нажатия, угол поворота 180 град. Фиксация только в базовом положении, что является гарантией случайного закрытия засова при отсутствии людей внутри помещения.

Цветовая гамма: хром матовый (CS), хром глянцевый (CR), латунь глянцевая (OL), бронза матовая (BM). Пластиковая накладка с надписью Mottura.

Диаметр основания: 58 мм. Диаметр ручки: 66 мм. Максимальный вылет от поверхности: 50 мм.

Блокиратор внутренний для фиксации ригельной системы запирания в нужном положении представляет собой задвижку ЗдВк-2460 или аналогичную, которая устанавливается внутри дверной створки, при этом ригель задвижки выходит не в торец полотна, а остается внутри, блокируя движение тяг ригельной системы. Обычно данное решение применяется с двумя целями:

1. Заблокировать наружную систему запирания в состоянии "открыто". Это необходимо для того, чтобы предотвратить случайное или умышленное запирание человека, находящегося внутри защищаемого помещения,  на наружную сейфовую систему.
2. Заблокировать внутреннюю систему запирания в состоянии "закрыто". Это рекомендованная мера для бункеров и комнат спасения, которые спроектированы для того, чтобы внутри можно было надежно запереться в случае опасности. Само запирание обычно многостороннее и осуществляется от штурвала, засов-блокиратор по сути фиксирует систему в закрытом положении, чтобы не допустить её случайного открытия детьми или в состоянии паники.

Для управления засовом-блокиратором могут использоваться любые поворотные механизмы: помповые ручки, штурвалы, вертушки. Они выбираются и оплачиваются отдельно

Ручка-скоба Bastion - это неподвижная точеная ручка производства компании БАСТИОН, изготовленная по нашим чертежам из полнотелого алюминиевого прутка. В процессе изготовления изделие полируется для увеличения блеска - результирующий цвет практически полностью совпадает с цветом CR (хром полированный или глянцевый) в обозначении фурнитуры многих итальянским фабрик. Собственное производство позволяет гибко подбирать размер ручки исходя из компоновки сейфовой системы запирания. Ручки имеют монументально-брутальный дизайн и специальный мощный крепеж, что позволяет их использовать в том числе для тяжелых бетонированных дверей.

Габаритные размеры:

• стандартный вылет от поверхности створки 80 мм (можно увеличить или уменьшить);
• межосевое расстояние - любое, для данной стоимости от 80 до 350 мм;
• общая высота зависит от выбранного межосевого расстояния.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL);

• латунь патинированная глянцевая (OG);
• латунь патинированная матовая (PM);
• бронза темная патинированная матовая (BM);
• черненое серебро глянцевое (AL);
• черненое серебро матовое (AS).

Цена указана за одну ручку. При заказе ручки с межосевым расстоянием более 350 мм применяется повышающий коэффициент, равный отношению необходимой длины к значению 350 мм.

Linea Cali ZEN WENGE - это нажимные ручки производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Design, сложность искусства простоты воплотилась в линиях ручек этой коллекции, украшенных дорогой древесиной дерева Венге.

Обладая усиленной розеткой, ручки ZEN WENGE прекрасно работают на тяжелых дверях.

Максимальный вылет от поверхности створки 60 мм, длина ручки 150 мм.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• хром матовый (CS);
• хром глянцевый (CR);
• золото глянцевое (OZ).

Врезной магнитный геркон для последующего подключения сигнализации и системы "умного дома". Подаёт сигнал на подключенное устройство при открывании двери (при разъединении створки и рамы). Корпус пластиковый круглый, цвет чёрный. Стоимость с учетом монтажа и вывода проводов из рамы, но без учёта последующего подключения.

Эмаль воздушной сушки категории "Премиум" позволяет получить структурную поверхность типа "эффект камня" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Окраска эмалями воздушной сушки является идеальным решением для технологически сложных изделий, а также в случаях, когда значительные габаритные размеры не позволяют разместить изделие в порошковой камере. В ряде интерьеров такая окраска более предпочтительна по соображениям дизайна. Широкая цветовая гамма и палитра различных текстур позволяет подобрать оптимальное решение практически во всех ситуациях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка;
• грунтовка;
• эмаль KRYLON или Stone Creation как финишное покрытие или как основа;
• универсальная автомобильная эмаль (если нужен цвет по RAL) или лак (если нет слоя эмали).

Окраска эмалями воздушной сушки имеет свои достоинства:

• возможна окраска очень тяжёлых или крупногабаритных изделий, окраска которых порошком невозможна из-за превышения размеров покрасочной камеры или допустимого для подъёмного механизма веса;
• возможна окраска сложных изделий с большим количеством сварных соединений;
• возможно идеальное выведение мест технологической стыковки металлопроката;
• возможно идеальное восстановление повреждённого в процессе монтажа или эксплуатации покрытия.

Относительные недостатки по сравнению с порошковой окраской:

• область защелки на раме сотрется быстрее, чем у рамы, окрашенной порошком;
• уплотнитель требуется дополнительно фиксировать на клей (стандартной клеевой основы недостаточно для структурной поверхности).

На наружную и внутреннюю поверхность створки рекомендуется установка декоративных панелей, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако если того требуют соображения дизайна или режим будущей эксплуатации двери, для окраски плоскости снаружи и/или изнутри может быть применена окраска с эффектом камня данной категории (окраска плоскости двери оплачивается дополнительно).

Возможна окраска по карте RAL или применение многоцветных текстурных решений от производителей Rust Oleum (серия Stone Creation) и Krylon (серия Natural Stone Textured Finish).

Цена указана для трехконтурных конструкций любого веса (Бастион-5, Бастион-6).

Подробнее

Noxudol относится к категории жидких шумоизоляционных материалов, предназначенных для нанесения на металлические предметы. Является альтернативой твердым резиновым матам. Чаще всего применяется в тюнинговых ателье, работающих с автомобилями, для звукоизоляции салона. После нанесения на поверхность Noxudol растекается, образуя пленку. Обычно наносится два слоя, в результате толщина покрытия 3-4 мм.

Компания БАСТИОН использует этот материал с аналогичными целями по его прямому назначению. При заказе данной опции обработке подвергается вся внутренняя плоскость дверного полотна (обратная сторона наружного листа и ребра жесткости). Дополнительно материал наносится на области, где технологически металл контактирует с металлом(например, броневой лист с наружным листом) для более плотного прилегания и устранения шумов при открытии/закрытии створки. Помимо решения основной задачи, Noxudol обеспечивает защиту от коррозии и выделения конденсата. Подходит для применения на уличных дверях (выдерживает температуру до -50 град Цельсия).

Материал производится в Швеции, является экологически-безопасным, не выделяет вредных веществ и незначительно влияет на общий вес изделия. Для взломостойких дверей применяется Noxudol 3100, для взломо- пожаростойких - специальная огнестойкая версия Noxudol 3101.

Монтаж конструкции категории БАСТИОН-5 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе дверного блока или сейфа от 500кг до 800кг)) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/квартиры. Компания БАСТИОН приглашает для таких работ профессиональных такелажников.

Необходимость в услугах такелажников возникает для всех изделий уровня БАСТИОН-4, БАСТИОН-5 и БАСТИОН-6, а также для пулестойких и пожаростойких конструкций на базе БАСТИОН-1 и БАСТИОН-2-3. При габаритных размерах больше стандартных, а также в случае сложных условия для заноса изделий, потребность в такелажниках возникает и для обычных модификация конструкция уровня БАСТИОН-1 и 2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады такелажников в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.

Панель на основе МДФ 16-18 мм с кромкой из массива дуба, шпонированная дубом, тонированная по нашей карте цветов.

В стоимость включено:

• основа МДФ;
• облицовка ровной плоскости шпоном;
• изготовление и приклейка по периметру обработанной рейки из массива дуба;
• обычная (неуличная) лакировка.

Внимание: технологически шпон не может быть наклеен на радиусный край, но на рейке по периметру панели из массива дуба фактура древесины присутствует, по этой причине место соединения с ровным шпоном менее заметно, чем при обычной технологии.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Наличник декоративный стандартного сечения из массива дуба толщиной 18 мм, для обрамления прямоугольной рамы с трёх сторон.

Декорирование: тонировка по каталогу цветов БАСТИОН.

Стыковка: под 45 или 90 град.

Стандартная ширина - до 100 мм. Стоимость указана для площади проема до 2,12 кв.м. При больших габаритах по проёму используется коэффициент, при увеличении толщины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости.

Рекомендуется для дверных блоков, створки которых облицованы панелями из массива дуба или МДФ шпонированного.

Цена указана для стандартной декоративной обработки (тонирование в цвет по каталогу БАСТИОН + обычная лакировка). Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

Панель на основе МДФ 16-18 мм с кромкой из массива дуба, шпонированная дубом, тонированная по нашей карте цветов.

В стоимость включено:

• основа МДФ;
• облицовка ровной плоскости шпоном;
• изготовление и приклейка по периметру обработанной рейки из массива дуба;
• обычная (неуличная) лакировка.

Внимание: технологически шпон не может быть наклеен на радиусный край, но на рейке по периметру панели из массива дуба фактура древесины присутствует, по этой причине место соединения с ровным шпоном менее заметно, чем при обычной технологии.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Комплект:

• боковые откосы из МДФ толщиной 7 мм с кромкой из массива дуба;
• наличники из из массива дуба.

Стыковка наличников: 45 или 90 град.

Рекомендуется для дверных блоков, створки который изнутри облицованы панелями их массива дуба или МДФ шпонированного.

При необходимости дополнительно оплачивается порог, возможный материал порога – массив дуба или нержавейка

Указана минимальная стоимость за комплект для стандартного дверного блока (ширина наличника до 100 мм, общая глубина стены до 190 мм, площадь проёма до 2,12 кв.м.).

Для расчёта стоимости при специальных эффектах (патинированние, уличная лакировка и т.д.) используются соответствующие коэффициенты.

При увеличении площади дверного блока используется коэффициент по площади, при увеличении глубины откосов отдельно производится доплата за дополнительный размер расширителя по расценкам для панелей соответствующего вида. При увеличении ширины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости к стоимости по расценкам на наличник из соотв материала. Для более простого расчета стоимости при нескольких нестандартных параметрах рекомендуется отдельно выбирать наличники, облицовку откосов и порожек.

Декоративный порожек для декорирования стального порога на раме дверного блока. Изготавливается из того же материала, что облицовочная панель (массив дуба, МДФ ламинированный или крашеный) или из нержавейщей стали.

Если панель выполнена из крашеного МДФ, порожек по желанию Заказчика может быть все равно выполнен из массива дуба: преимуществом такого решения является бОльшая механическая прочность, недостатком - визуальное отличие порога от панели ввиду наличия фактуры древесины на пороге.

Состоит их двух деталей: подставочной доски и клюва. Изготавливается в размер. Назначение – закрыть стальную часть порога и стыковки порога рамы с полом.

Цена для стандартной конфигурации порога для дверей шириной до 1 метра при обычной лакировке. Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

Окраска по RAL c сохранением текстуры с последующей лакировкой, на изделия на основе массива дуба или шпонированного МДФ. Увеличивает стоимость изделий (наличников, порталов и т.д.) с стандартной тонировкой на 10%.

Проценты, которые рассчитываются от стоимости выбранных Заказчиком деталей (относится к панелям, наличникам, облицовки откосов, порогам, а так же порталу в сборе).

При двухэтапном выполнении работ данная услуга необходима единократно или дважды

1) Обязательно в случае если изделие монтируется силами БАСТИОН. Если изделие отгружается самовывозом, производится только по требованию клиента.

2) В случае если облицовка рамы монтируется позднее основного изделия требуется повторный выезд. Для правильного изготовления облицовки рамы необходимо определить точную конфигурацию наличников, глубину откосов, размерность порога. Произвести эти замеры при монтаже основной двери невозможно так как чаще всего требуются промежуточные работы строителей. Кроме того, функции монтажа и замера/проектирования выполняются разными специалистами компании.

Прим: аналогичный тариф применяется, если по независящим от БАСТИОН причинам требуется выезд инженера для консультирования строителей, объяснения состава заказа, обсуждения технических и иных характеристик с различными представителями Заказчика, осмотра ранее установленного изделия с целями ремонта/апгрейта и т.д.

Указана стоимость выезда бригады специалистов (минимум два человека) в пределах МКАД для проведения любых работ по месту, в том числе: монтажа изделий, ремонта и апгрейта изделий, замены замков/цилиндров, перекодировки, профилактики, прочих работ.

Стоимость замененных комплектующих оплачивается отдельно. Непосредственно монтаж изделий (дверей, сейфов) оплачивается отдельно. Доплата при выезде за пределы МКАД производится по действующему тарифу.

Указана стоимость монтажа одной панели со стороны петель в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается, в области петель в панели делается технологический паз, который впоследствии закрывается декоративными "заглушками" - специальными элементами сложной формы.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости. В стоимость включены заглушки на петли, необходимые для скрытого монтажа со стороны петель.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы и изготовить заглушки по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.

Указана стоимость монтажа одной панели со стороны порога в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.
