Специальные защитные материалы

Серьёзные взломостойкие сейфы нуждаются в специальных материалах, устойчивых к различным методам вскрытия. При производстве сейфов компания БАСТИОН дополнительно использует высокотехнологичные композиционные материалы – специальные сверхтвёрдые износостойкие плиты CDP с повышенным сопротивлением к абразивному и эрозионному износу.

Плиты производятся российским филиалом компании Castolin Eutectic, специализирующейся на разработке материалов для защиты от поверхностного износа, вызванного механическим и химическим воздействием. Компания поставляет широкую гамму биметаллических износостойких плит под брендом Castodur Diamond Plates (CDP). Плиты состоят из основы и слоя, стойкого к абразивному и эрозионному износу.

Основа выполняется из легкосвариваемой стали. Покрытие (износостойкий слой) наносится методом электродуговой сварки, спеканием порошковых сплавов или методом плазменнопорошковой наплавки.

Данные свойства широко востребованы в тяжёлой промышленности, в т.ч. применяются для ковшей экскаваторов и лопат землеройных машин. Устойчивость покрытия к воздействию абразивного типа делает этот материал идеальным для использования в сейфах и других конструкциях с целью защиты от механического взлома путём сверления или резки болгаркой. Наивысшими характеристиками данного типа обладают плиты CDP 4666.

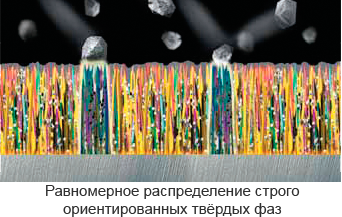

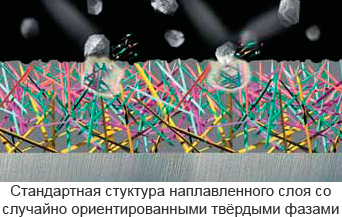

Процесс производства плит CDP 4666 является высокотехнологичным. Чрезвычайно твёрдые частицы ниобия и бора равномерно распределены между карбидами хрома, фиксируя их и обеспечивая наилучшую защиту в мелкозернистой абразивной и эрозионной среде. Сравнения стандартной и специальной технологий наглядно видно на компьютерных моделях ниже.

Защитные пластины имеют уникальные технические характеристики:

1. в состав наплавки входят легирующие элементы C, Cr, Nb, B;
2. твёрдость пластины составляет 62-65 HRC/750-850 HV10;
3. содержание карбидов превышает 50%;
4. твёрдость карбидов М7С3: 1500-2200 HV, Cr2B: 2200-2600 HV, NbC: 2400-2700 HV.

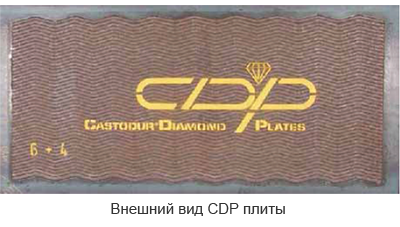

Пластины изготавливаются в трёх вариантах, отличающихся толщиной наплавленного слоя, при этом технологически необходимым является одновременное увеличение толщины основы:

1. основа 5 мм + наплавленный слой 3 мм;
2. основа 6 мм + наплавленный слой 4 мм;
3. основа 8 мм + наплавленный слой 5 мм.

Использование таких материалов оправданно при высокой стоимости хранимого внутри элитных сейфов или специальных помещений имущества, особенно в случае, если существует опасность целенаправленного взлома с применением электроинструмента. На сегодняшний день это один из немногих материалов, показывающий достаточно высокую степень устойчивости одновременно и к сверлению, и к воздействию режущими дисками абразивного типа.
