Сувальдный замок с пиновой накладкой

При всем многообразии представленных на рынке замков для входных дверей, реально устойчивых к взлому и удобных при ежедневной эксплуатации решений не так много. Одним из них является предложенный итальянской фирмой CISA монтаж сразу двух связанных между собой механизмов: сувальдного замка и кодовой пиновой накладки, преграждающей доступ к ключевине этого замка. Пиновая накладка по своему принципу работы больше похожа на устройство цилиндрового типа, таким образом получается двухсистемный (сувальдно-цилиндровый) замок специального вида.

В отличие от обычных двухсистемных замков, для закрытия/открытия замка достаточно одного ключа, что повышает удобство использования системы. Вторым преимуществом является внутренняя блокировка: пиновая накладка устанавливается так что скважина под ключ расположена вертикально, и возможность ввести ключ в горизонтально расположенную скважину замка появляется только после идентификации кода, нанесенного на ножку ключа (опознание "родного" ключа пиновой накладкой). Это очень сильно повышает устойчивость системы к манипуляционному вскрытию.

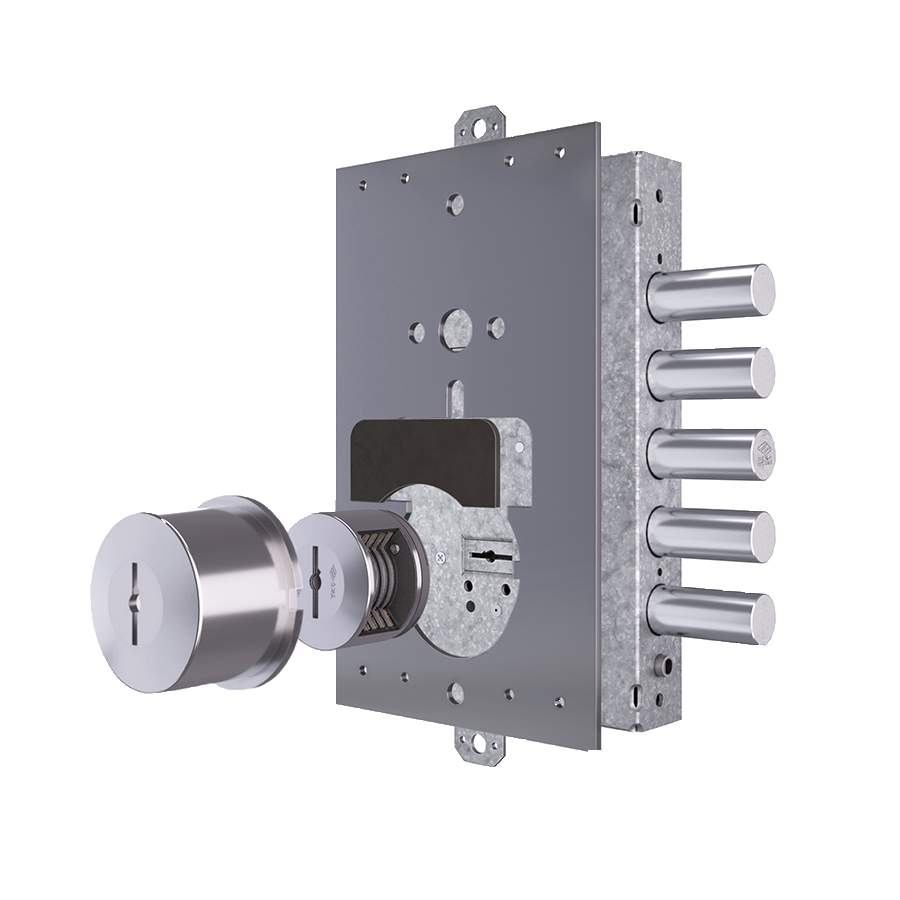

1. сувальдный перекодировочный замок пр-ва CISA, например механические замки CISA 57675 без защелки (верхний) или CISA 57685 с защелкой (нижний), электромеханический замок CISA 17685 или любой другой шестисувальдный замок тяжелой серии,
2. секретная накладка CISA 02716/02715, которая защищает ключевину замка от проникновения манипуляционного инструмента,
3. бронеколпак CISA 06429.50 из закалённой стали, который защищает секретную накладку от грубого механического воздействия (сверления, сворачивания, вырывания наружу),
4. монтажная пластина CISA 06429.05, которая остро необходима для правильной установки защитных элементов, монтируется совместно с марганцевой защитой на область стойки хвостовика замка.

ДЛИНА КЛЮЧА

1. в конструкциях серии СуперЛюкс и БАСТИОН-1 используются короткие ключи — 44 мм рабочая часть, 95 мм общая длина.
2. в конструкциях БАСТИОН-2 и БАСТИОН-3 при использовании специальных вогнутых накладок Bastion 95.307 используются средние ключи — 64 мм рабочая часть, 115 мм общая длина.
3. если по эстетическим соображениям установка вогнутых накладок не допускается, в конструкции БАСТИОН-2 и БАСТИОН-3 монтаж возможен при изготовлении новых ключей на основе удлинённых заготовок — 95 мм рабочая часть, 140 мм общая длина.

ДОПОЛНИТЕЛЬНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Во всех фирменных конструкциях рекомендуется для увеличения взломостойкости защищать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Для конструкций БАСТИОН-2 и БАСТИОН-3 рекомендуется заказ опции спецзащита замка CISA: в этом случае внутри дверной створки в наружном защитном контуре монтируется дополнительный слой каленой стали, в котором организовано отверстие только под ключ. Это повышает защиту от сверления в зону шлюза и его бронеколпака, а также серьезно усложняет удаление этих элементов.

ОСОБЕННОСТИ

+ практически полное исключение возможности вскрытия манипуляционным способом без повреждения замка;

+ для конструкций уровня БАСТИОН-2 и выше есть возможность дополнительной серьёзной защиты всего комплекта, включая шлюз, вторым слоем калёной стали Ц85;

+ при использовании перекодировочной комплектации секретного шлюза есть возможность быстрой самостоятельной смены кода (перекодировки на запасной комплект ключей) в случае кражи/утери;

- для дверей категории БАСТИОН-2,3 приходится использовать длинные ключи;

- изнутри полностью закрытый замок открывается только ключом.

Вполне удобное в эксплуатации и достаточно серьезно защищённое от взлома решение для ежедневного использования, когда все покидают жилище на непродолжительное время. В большинстве случае это отличный кандидат на роль верхнего замка без защёлки.

Рекомендованные версии комплектности

Комплект рекомендуется к установке как основной замок во все конструкции стальных входных дверей в квартиры и коттеджи (СуперЛюкс и БАСТИОН-1,2,3). В зависимости от режима использования двери могут применяться различные корпуса замков для формирования комплекта.

1. На базе перекодировочного сувальдного замка без защёлки CISA 57675. В комплект к перекодировочным замкам устанавливается накладка CISA 02716, которая поставляется с двумя комплектами ключей, по пять штук в каждом, отличающихся нарезкой сувальдной части, при этом нарезка под секрет шлюза у них одинаковая. Один из комплектов используется для монтажа и проверки замка при производстве двери, в дальнейшем он может применяться клиентом как запасной. Второй комплект остается запечатанным и может быть вскрыт клиентом в любой момент, когда возникнет необходимость перекодировки замка.

2. На базе неперекодировочного сувальдного замка без защёлки CISA 57525HR. Новый замок серии антипикинг (antipicking) за счёт ряда конструктивных решений более устойчив к манипуляционным способам вскрытия. В комплект к неперекодировочным замкам устанавливается накладка CISA 02715, которая поставляется с одним комплектом ключей (пять штук). Этот комплект предпочтительнее по соображениям взломостойкости, однако лишает владельца возможности сменить код замка при утере ключей и изначально несколько дороже своего перекодировочного аналога.

3. На базе перекодировочного сувальдного замка с защёлкой CISA 57685. Комплектность полностью аналогична п.1, но для полноценного функционирования необходимо установить пару нажимных ручек. Рекомендуется, если цилиндрового замка в системе нет или по каким-то причинам цилиндровый замок должен быть верхним (без защёлки).

4. На базе перекодировочного сувальдного электромеханического замка с защёлкой CISA 17685. В этом замке защёлка управляется от ручки, от ключа и от электрического сигнала. Ригели управляются только от ключа. Обычно снаружи на дверь ставится неподвижная ручка-дуга, а изнутри — обычная нажимная ручка. В этом случае выход из помещения осуществляется свободно, а вход — только при наличии ключа или электронного устройства управления (брелка, карточки, кода). Остальная комплектность аналогична п.1. Рекомендуется для тамбурных дверей на лестничные клетки.

5. При желании Заказчика комплект может быть основан и на любом двухсистемном замке CISA, в котором присутствует сувальдный механизм. Однако специалисты компании БАСТИОН являются противниками использования двухсистемных механизмов, предпочитая полноценные комплекты сувальдных и цилиндровых замков, при желании усиленные отдельными устройствами блокировки.
