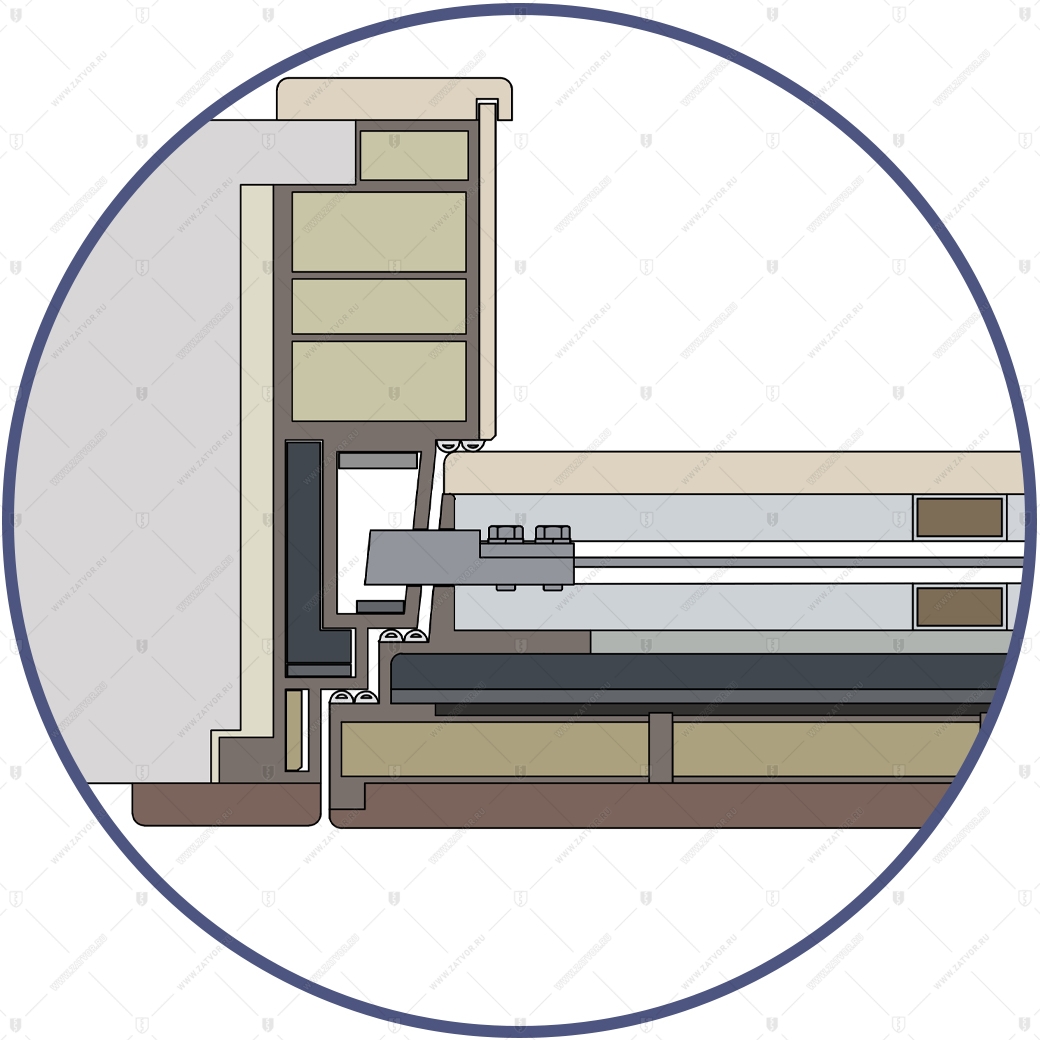

Взломостойкая сейфовая дверь "Атропос" БАСТИОН-4

Целью разработки конструкции БАСТИОН-4 являлось обеспечение взломостойкости изделия на уровне полноценных сейфовых бетонированных дверей, при этом ставилась задача уменьшить вес дверной створки, чтобы обеспечить легкость открытия в критической ситуации женщинами или детьми. В качестве основы использована конструкция БАСТИОН-2, защитный слой которой является первым защитным контуром в модели БАСТИОН-4. Второй защитный контур включает в себя три различных по типу и назначению материала: нержавеющую жаростойкую сталь, стекломагниевый лист и износостойкие биметаллические плиты CDP, что в совокупности обеспечивает комплексную защиту от термических и абразивнных способов вскрытия. Используемые плиты CDP являются уникальным материалом, который способен обеспечить защиту не только от сверления, но и от отрезных машин, используемых для резки металла и железобетона.

Назначение

В качестве сейфовой двери в специальные помещения - рекомендованное решение для бункеров и комнат спасения, когда требования к взломостойкости существенно выше обычных, однако двери должна относительно легко открываться в критической ситуации женщинами или детьми.

Общие сведения

• Толщина створки в металле 140 мм;
• Два контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 65 мм;
• Наличник в составе рамы 20 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc;
• Заполнение створки базальтовым утеплителем Paroc.

Защитные характеристики

• Взломостойкость: класс защиты IV (четвертый) по ГОСТ 51113;
• Защита по всей плоскости: сталь 3 мм + фанера 21 мм + сталь 3 мм, листы соединены шпильками с шагом не более 150 мм;
• Защита всей плоскости створки, а также засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм;
• Защита всей плоскости створки и рамы абразивосостойкими плитами CDP толщиной 14мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*).

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR5 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• на всю плоскость створки;
• на всю площадь дверного блока включая торцы рамы.

Фирменные петли производства Mauer с расчетной нагрузкой до 1000 кг (нижняя петля имеет подшипник скольжения и регулировочный винт).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

Данный комплект рекомендуется для входных и сейфовых дверей категории "БАСТИОН-4", а также для бетонированных сейфовых дверей категорий от "БАСТИОН-5" до "БАСТИОН-8".

Каленая пластина из износостойких специальных плит CDP толщиной 13 мм для защиты всей плоскости створки с установленной запирающей системой, а также рамы, ригелей и крепежных элементов.

При производстве взломостойких стальных входных и сейфовых дверей компания БАСТИОН дополнительно использует высокотехнологичные композиционные материалы – специальные сверхтвёрдые износостойкие плиты CDP с повышенным сопротивлением к абразивному и эрозионному износу. Плиты производятся российским филиалом компании Castolin Eutectic, специализирующейся на разработке материалов для защиты от поверхностного износа, вызванного механическим и химическим воздействием. Компания поставляет широкую гамму биметаллических износостойких плит под брендом Castodur Diamond Plates (CDP). Плиты состоят из основы и слоя, стойкого к абразивному и эрозионному износу. Основа выполняется из легкосвариваемой стали. Покрытие (износостойкий слой) наносится методом электродуговой сварки, спеканием порошковых сплавов или методом плазменнопорошковой наплавки. Данные свойства широко востребованы в тяжёлой промышленности, в т.ч. применяются для ковшей экскаваторов и лопат землеройных машин. Устойчивость покрытия к воздействию абразивного типа делает этот материал идеальным для использования в сейфах и других конструкциях с целью защиты от механического взлома путём сверления или резки болгаркой. Наивысшими характеристиками данного типа обладают плиты CDP 4666.

Цена указана за 1 кв.м., минимальная площадь при расчетах принимается равной 2,12 кв.м.

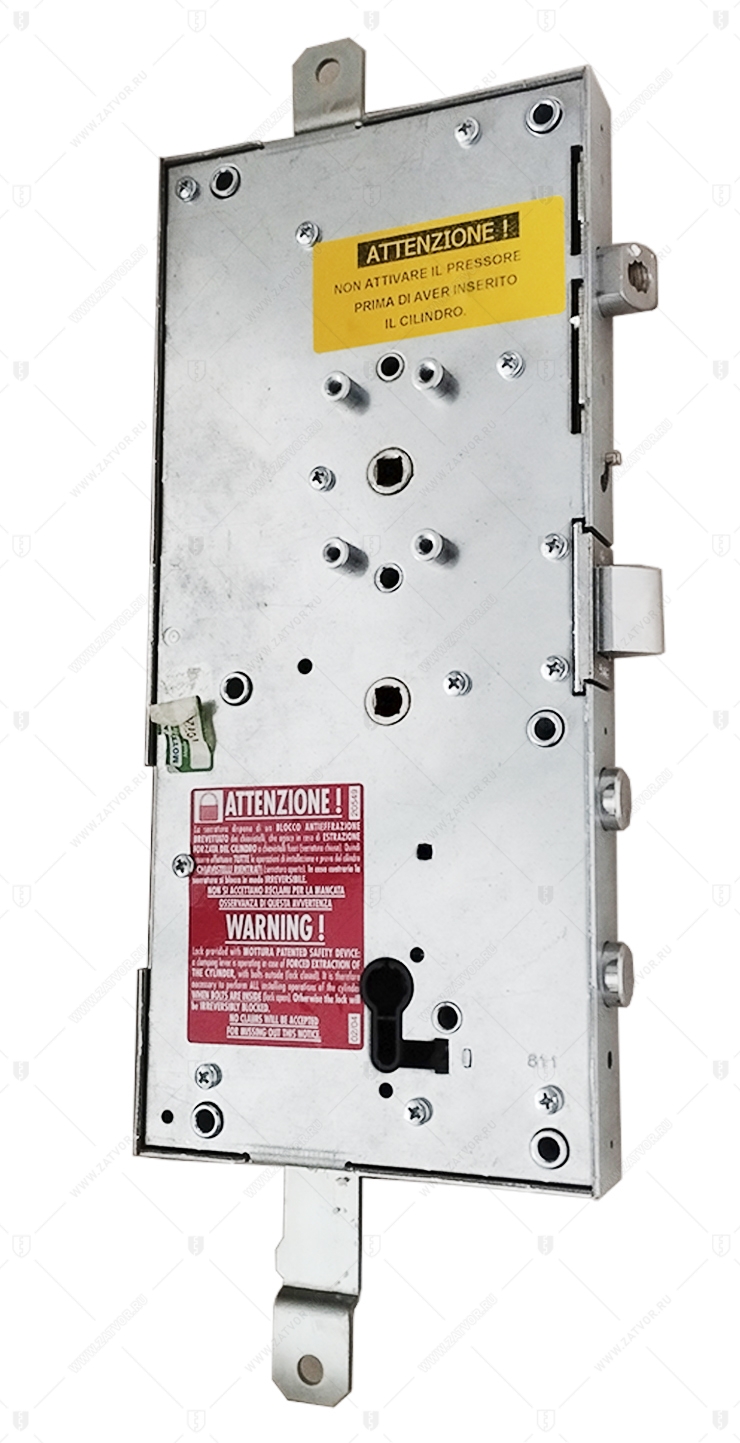

Mottura Gorilla 87430 представляет собой цилиндровый замок с защёлкой и приводом вертикальных тяг. Устанавливается в стальные двери в качестве основного нижнего замка, как правило, с нажимной ручкой.

По габаритам корпуса и принципу работы замок похож на Mottura Gorilla 85.430, однако на торец корпуса добавлен переключатель, с помощью которого замок переводится в автоматический режим (ригели самостоятельно выдвигаются и блокируют створку в раме при захлопывании створки). Обычно такая функция реализуется только на электромоторных замках, однако в данном случае процесс полностью механический, подвод 12/220 В не требуется. Открывание замка изнутри осуществляется с помощью нажатия на ручку, что приводит в действие не только защёлку (как у обычных замков), но и все ригеля. Закрывание замка снаружи осуществляется автоматически при захлопывании створки. Изнутри замок можно закрыть как с помощью цилиндрового механизма (ключом или вертушкой), так и с помощью ручки (ее надо поднять вверх на 45°). В отличие от обычных замков серии "антипаник", Mottura "Gorilla" 85430 является замком тяжелой серии с возможностью организации трехстороннего запирания стальной двери.

При установке в стальную дверь БАСТИОН замок дополнительно комплектуется следующими позициями:

• цилиндровый механизм;
• нажимные ручки;
• марганцевая пластина Mottura 94053;
• броненакладка Mottura Top Defender или Disec.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости закрывать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Данные позиции выбираются и оплачиваются отдельно.

EVVA MCS – цилиндрический механизм с магнитным кодированием. Система EVVA MCS (Magnetic Code System) включает цилиндрические секретные механизмы, которые оснащены не только механическим, но и одновременно магнитным кодированием. Магнитное кодирование заключается в поляризации перманентных магнитов, которые установлены в ключе. Цилиндровый секретный механизм MCS является следующей ступенью в развитии замков, состоит из 183 частей. Цилиндровый секретный механизм MCS оснащен элементами, предотвращающие высверливание, вырывание и вскрытие отмычкой. Благодаря магнитному кодированию, стало возможным достижение практически полной защиты замка от преодоления отмычкой.

8 ВЫСОКОСТАБИЛЬНЫХ МАГНИТОВ

Восемь расположенных на ключе высокостабильных магнитов (основа – сплав самарий- кобальт) могут быть повернуты под восемью разными углами. При засовывании ключа в цилиндровый механизм внутри вращаются роторы – противополюсы каждого магнита, в правильном положении происходит освобождение блокирующего механизма. Каждая сторона магнита может быть запрограммирована на 8 положений, так что только при помощи магнитов можно достигнуть 16 777 216 комбинаций. При помощи комбинаций всех механических и магнитных элементов можно достигнуть 299 квадраллионов различных вариантов цилиндрового секретного механизма и ключей MCS. При выстраивании верной комбинации освобождается блокирующий элемент и становится возможным поворот вращающейся части («плага») цилиндра.

ЗАЩИТА ОТ ВСКРЫТИЯ

Использование магнитной системы кодирования позволяет избежать физического контакта между ключом и кодовой системой цилиндра, что, в свою очередь, делает принципиально невозможным использование отмычки.

Отсутствие пружин и принципиально отличное от подавляющего большинства других цилиндров устройство делает невозможным и многие другие методы вскрытия («бампинг», подбор ключа и другие). Кроме того, торцы ключа имеют нарезку, распознающуюся специальными элементами внутри цилиндра. Нарезка на верхнем и нижнем торцах различается.

ЗАЩИТА ОТ ВЗЛОМА

Используемые материалы и продуманная конструкция затрудняют применение силовых методов взлома.

В корпусе и вращающемся элементе («плаге») цилиндра расположены специальные твердосплавные вставки, препятствующие высверливанию; в центре корпуса находится сердечник из нержавеющей стали, препятствующий выдергиванию и перелому цилиндра. Защита от высверливания KZS, являющаяся опциональной на других моделях EVVA, всегда присутствует в цилиндровых механизмах MCS.

ИЗГОТОВЛЕНИЕ ДУБЛИКАТА КЛЮЧА ВОЗМОЖНО ТОЛЬКО НА ЗАВОДЕ- ПРОИЗВОДИТЕЛЕ

Болванки ключей MCS защищены международными патентами. Изготовление дубликата ключа возможно только на заводе-производителе и связано с выполнением ряда процедур, обеспечивающих безопасность. Техническая сложность ключа делает практически невозможным расшифровку кода и несанкционированное изготовление копий ключа.

ПОВЫШЕННАЯ СТОЙКОСТЬ

Благодаря отсутствию пружин и узких каналов цилиндровые механизмы системы MCS отличаются повышенной стойкостью к засорению и обмерзанию и могут использоваться в неблагоприятных условиях.

Длинная шейка ключей позволяет использовать их в сочетании практически с любыми дополнительными защитами цилиндров, присутствующих на рынке.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

• Длинный шток ключей позволяет использовать их в сочетании практически с любыми дополнительными защитами цилиндров, присутствующих на рынке;
• KZS – дополнительная защита плага от высверливания;
• Ключи с разноцветными пластиковыми головками;
• Цилиндры с шестеренкой для замков MUL-T-LOCK и аналогов;
• Мастер-системы для EVVA MSC изготавливаются 2-3 месяца.

Стальная защитная пластина 94053 толщиной 2мм на весь корпус замка на основе марганцевых сплавов для замков Mottura серии 85 (одноключевые цилиндровые замки), с монтажом на замок Mottura. Назначение: защита корпуса замка и, в частности, опорной стойки от высверливания + крепеж броненакладки на цилиндровый механизм серии Top Defender (с юбкой).

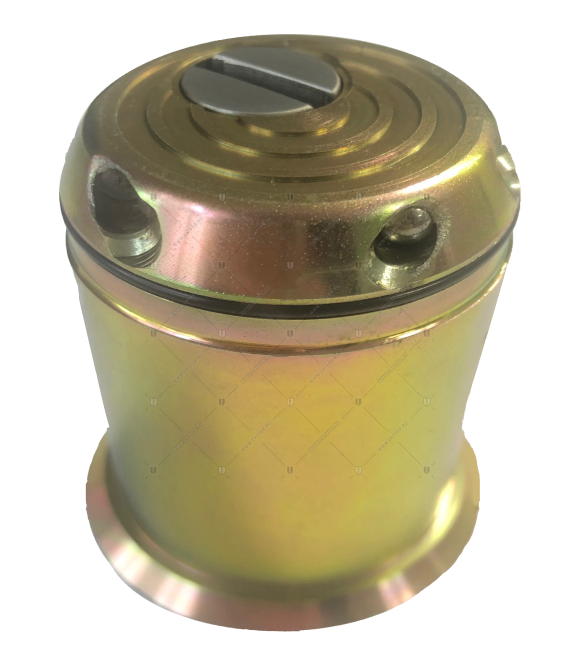

Броненакладка Disec Diamond разработана совместными усилиями компании DISEC (Италия) и компании БАСТИОН (Россия) для обеспечения максимального уровня защиты цилиндра от вырывания, выбивания, сверления, фрезерования. Врезная броненакладка, благодаря новым техническим решениям значительно затрудняет вскрытие цилиндрового механизма. Броненакладка крепится вплотную к корпусу замка стяжными винтами Flex System, проходящими через корпус замка. Винты защищены от высверливания шариками из закаленной стали, таким образом увеличивается устойчивость броненакладки к сбиванию.

Корпус защитной накладки Disec Diamond изготовлен из стали, закаленной для защиты от сверления по процедуре AVP до 58-60 HRC по шкале Роквелла, глубина закалки 0,5 мм. Ротор, прикрывающий плаг цилиндрового механизма, имеет толщину 12.5 мм, что подразумевает использование ключей с удлиненной «шеей», и состоит из двух слоев. Первый слой изготовлен из нержавеющей стали марки AISI 303, второй слой из композитного материала, содержащего фрагменты алмазов. Дополнительная стойкость к высверливанию защитной вставки достигается за счет наличия двух шариков из сверхтвердого материала видиа (Widia) - сплава карбида вольфрама, из которого делают инструмент для резки и сверления. Ротор и цилиндр защищены алмазными стержнями, находящимися за внешней поверхностью накладки, которые препятствуют разрезанию тела накладки. Корпус накладки усилен четырьмя стрежнями из сплава с включением алмазов и стержнями из стали HSS (легированные стали, предназначенные, главным образом, для изготовления металлорежущего инструмента, работающего при высоких скоростях резания). Проставка, защищающая корпус цилиндра, изготавливается из алюминия.

На корпусе накладки имеется юбка, которая при монтаже входит в зацепление с специальной монтажной (марганцевой) пластиной и таким образом препятствует вырыванию защиты цилиндра целиком из створки.

Высота броненакладки подбирается с учетом толщины створки и может достигать 80мм, внешний диаметр 50мм. Броненакладка Disec Diamond может устанавливаться на все цилиндровые замки, имеющие в корпусе сквозные отверстия с межосевым расстоянием 38 мм.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из нержавеющей стали. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма, который воздействует на распределители.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в трех или четырех направлениях, в зависимости от остальной замковой системы. Общее количество гребенок обычно составляет 6 штук.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг и распределители (разводная система Mauer 84012);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 30 мм.

Предусмотрено штатное место для крепления одного сейфового замка-блокиратора любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатные места ключевых или комбинационных замков, возникают ограничения на размер поворотного устройства (удаление ключевины/оси замка от оси поворота составляет 100 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

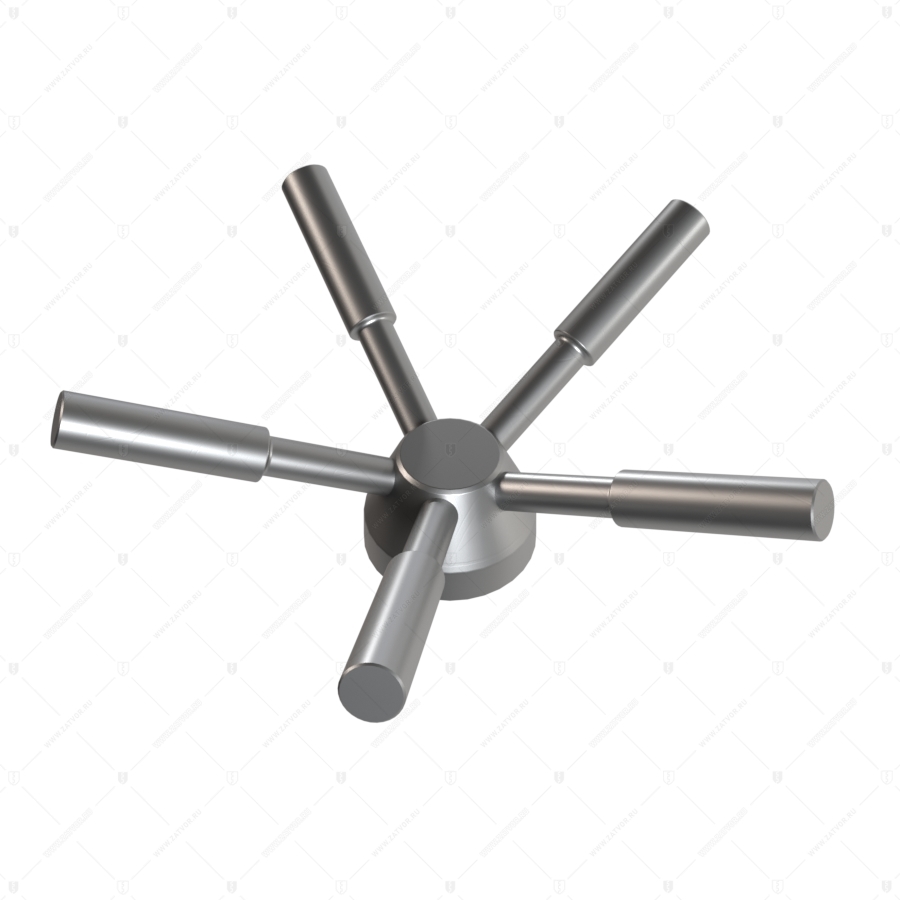

Поворотный точеный пятилепестковый штурвал 5л-256.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются техническим заданием. На фото внешний диаметр штурвала 256 мм, диаметр лепестка 24 мм, длина лепестка 100 мм, диаметр центральной части 63 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца с приведенными выше характеристиками.

Замок сейфовый электронный, многопользовательский, доступ по 2-м кодам, временная задержка до 99 минут.

Открытие замка производится автоматически после выставления правильного кода. Закрытие происходит автоматически после истечения установленной временной задержки.

Функциональные возможности:

• автозакрывание: по истечении установленной временной за­держки замок автоматически блокирует разводную систему;
• три режима работы: один пользователь, несколько пользова­телей, доступ по двум кодам одновременно;
• звуковая и визуальная индикация нажатия клавиш;
• автоматическая 15-минутная блокировка замка после четырёх по­пыток ввода неверного кода;
• программируемая временная задержка открытия замка − до 99 минут;
• питание от двух стандартных алкалиновых батареек 9 В;
• 8000 циклов открытия на одном комплекте батареек;
• индикация разряда батарей;
• сохранение кодов в течение 10 лет при отключении питания;
• все процедуры программирования замка осуществляются прямо с клавиатуры без применения дополнительных приспособлений;

Замок имеет несколько типов кодов. Каждому коду присваивается определенный номер – от 0 до 9. Имеются следующие типы кодов: "Мастер" (номер кода – 0), "Супервизор" (номер кода – 1), "Пользователи"(номер кода – 2-8), "Инкассатор" (номер кода – 9). Каждый код состоит из 6 цифр. Обязательным является наличие кода "Мастер" (он не может быть удален).

Клавиатура 61KR-101 под 2 батарейки с базой для электронного блокиратора S&G 6124.

Пр-во: Sargent and Greenleaf (США).

Универсальный перекодируемый кодовый трехдисковый комбинационный замок Sargent and Greenleaf (S&G) 8550 с нажимной кнопкой. Используется как сейфовый замок – блокиратор. Набор кода осуществляется последовательным поворотом вертушки в различных направлениях. Открытие замка производится после выставления правильного кода, путем последующего нажатия на внутренний диск и поворота внешнего диска. Наличие нажимного элемента существенно усложняет вскрытие замка манипуляционным методом. Ключей и ключевого отверстия нет.

Замок имеет по ГОСТ IMP Class B, по ГОСТ VdS Class M102363/Class 2/08, по ГОСТ CEN Env 1300 Class B, по ГОСТ MABISZ B/99, по ГОСТ DNV Class SIS 3492/97, по ГОСТ UL Group BP 200/768/Group 1/99.

Замок перекодировочный, имеет встроенный блокиратор для защиты от выбивания шпинделя шкалы, защищен от основных методов подбора или распознавания кода.

ОСОБЕННОСТИ использования: необходимо учитывать, что использование блокиратора этого типа при хроническом треморе рук или в состоянии повышенной нервозности не слишком комфортно, т.к. требует точности при фиксации диска в заданных кодовой комбинацией положениях.

При отсутствии воздействия на поворотную ручку замок остаётся в разблокированном положении, что позволяет его устанавливать как дополнительный блокиратор в сейфовых системах запирания (необязательное использование).

По предварительному заказу возможна установка модели S&G 8560, кодовые части в которой выполнены из специального радиопрозрачного материала, что позволяет дополнительно обеспечить надежную защиту от применения различных радиационных методов распознавания кода. Цена выше на 890 евро, срок поставки 3-4 месяца.

Комплект: кольцо индексное R167 (диаметр 95,1 мм) и ручка D220 для комбинационного замка-блокиратора серии 8550/8560.

Цвет: хром (в наличии), золото (на заказ).

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из нержавеющей стали. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма, который воздействует на распределители.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в трех или четырех направлениях, в зависимости от остальной замковой системы. Общее количество гребенок обычно составляет 6 штук.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг и распределители (разводная система Mauer 84012);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 30 мм.

Предусмотрено штатное место для крепления одного сейфового замка-блокиратора любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатные места ключевых или комбинационных замков, возникают ограничения на размер поворотного устройства (удаление ключевины/оси замка от оси поворота составляет 100 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

Поворотный точеный трёхлепестковый штурвал 3л-118.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются техническим заданием. На фото внешний диаметр штурвала 118 мм, диаметр лепестка 16 мм, длина лепестка 30 мм, диаметр центральной части 30 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца с приведенными выше характеристиками.

Блокиратор внутренний для фиксации ригельной системы запирания в нужном положении представляет собой задвижку ЗдВк-2460 или аналогичную, которая устанавливается внутри дверной створки, при этом ригель задвижки выходит не в торец полотна, а остается внутри, блокируя движение тяг ригельной системы. Обычно данное решение применяется с двумя целями:

1. Заблокировать наружную систему запирания в состоянии "открыто". Это необходимо для того, чтобы предотвратить случайное или умышленное запирание человека, находящегося внутри защищаемого помещения,  на наружную сейфовую систему.
2. Заблокировать внутреннюю систему запирания в состоянии "закрыто". Это рекомендованная мера для бункеров и комнат спасения, которые спроектированы для того, чтобы внутри можно было надежно запереться в случае опасности. Само запирание обычно многостороннее и осуществляется от штурвала, засов-блокиратор по сути фиксирует систему в закрытом положении, чтобы не допустить её случайного открытия детьми или в состоянии паники.

Для управления засовом-блокиратором могут использоваться любые поворотные механизмы: помповые ручки, штурвалы, вертушки. Они выбираются и оплачиваются отдельно

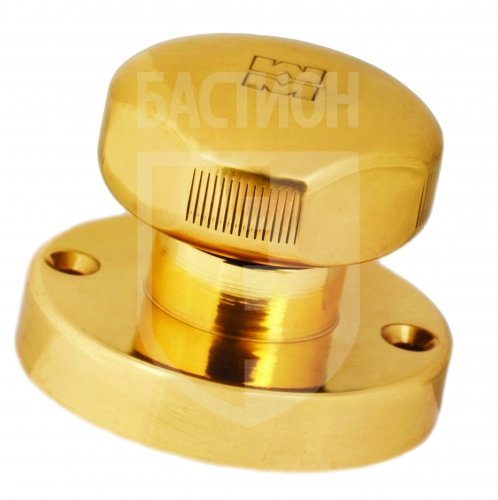

Поворотная ручка предназачения для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Поворот осуществляется после нажатия, угол поворота 180 град. Фиксация только в базовом положении, что является гарантией случайного закрытия засова при отсутствии людей внутри помещения.

Цветовая гамма: хром матовый (CS), хром глянцевый (CR), латунь глянцевая (OL), бронза полированная (OG).

Диаметр основания: 58 мм. Диаметр ручки: 46 мм. Максимальный вылет от поверхности: 42 мм.

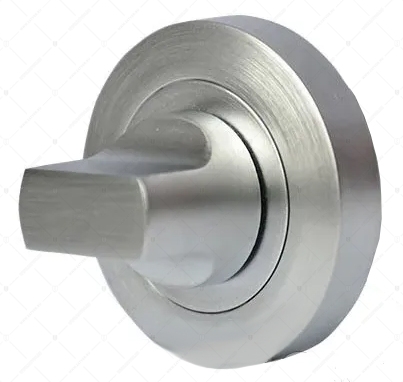

Поворотная ручка производства Linea Cali предназначена для управления следующими устройствами:

• Засов двусторонний Mottura 34327;
• Засов Mul-T-Lock;
• Задвижка ЗдВк-2460.

а также любыми другими механизмами с аналогичным принципом действия.

Базовая складская программа (как правило, есть в наличии) представлена вертушками в следующих цветах:

• хром матовый (CS);
• хром глянцевый (CR);
• хром комбинированный (MC);
• латунь матовая (OS);
• латунь глянцевая (OL);
• бронза матовая (BM).

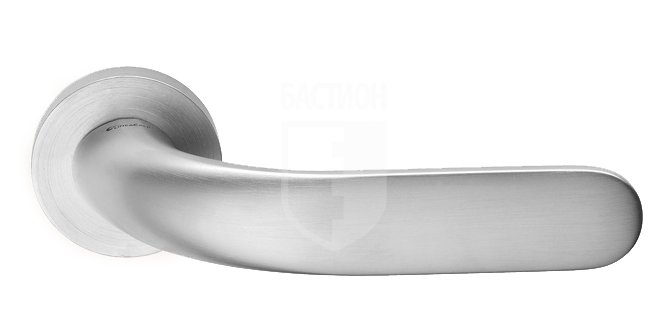

Linea Cali POINT - это нажимные ручки производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Design. Эта коллекция ручек не имеет никаких излишеств и поэтому особенно изыскана и уникальна в своём роде, и отлично вписывается в строгий классический интерьер.

Обладая усиленной розеткой, ручки POINT прекрасно работают на тяжелых дверях.

Максимальный вылет от поверхности створки 62 мм, длина ручки 160 мм.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• золото глянцевое (OZ);
• хром матовый (CS);
• хром глянцевый (CR).

Также возможен заказ (срок поставки 2 месяца) ручек в цвете:

• антрацит матовый (AS).

Все устанавливаемые компанией цилиндровые замки в обязательном порядке комплектуются броненакладками врезного типа. Для максимальной защиты используются броненакладки Mottura Top Defender с высотой 30,40,50,60 мм. Однако для дверей категории Бастион-2 и Бастион-3 при наличии снаружи декоративной панели даже высота 60 мм оказывается недостаточной, поэтому по умолчанию устанавливается накладка Mottura 95.302, позволяющая закрыть торцевую часть панели, в которой организован вырез для утапливания броненакладки. Недостатком такого решения является фиксированный размер углубления (10 мм) ограниченный выбор цветов.

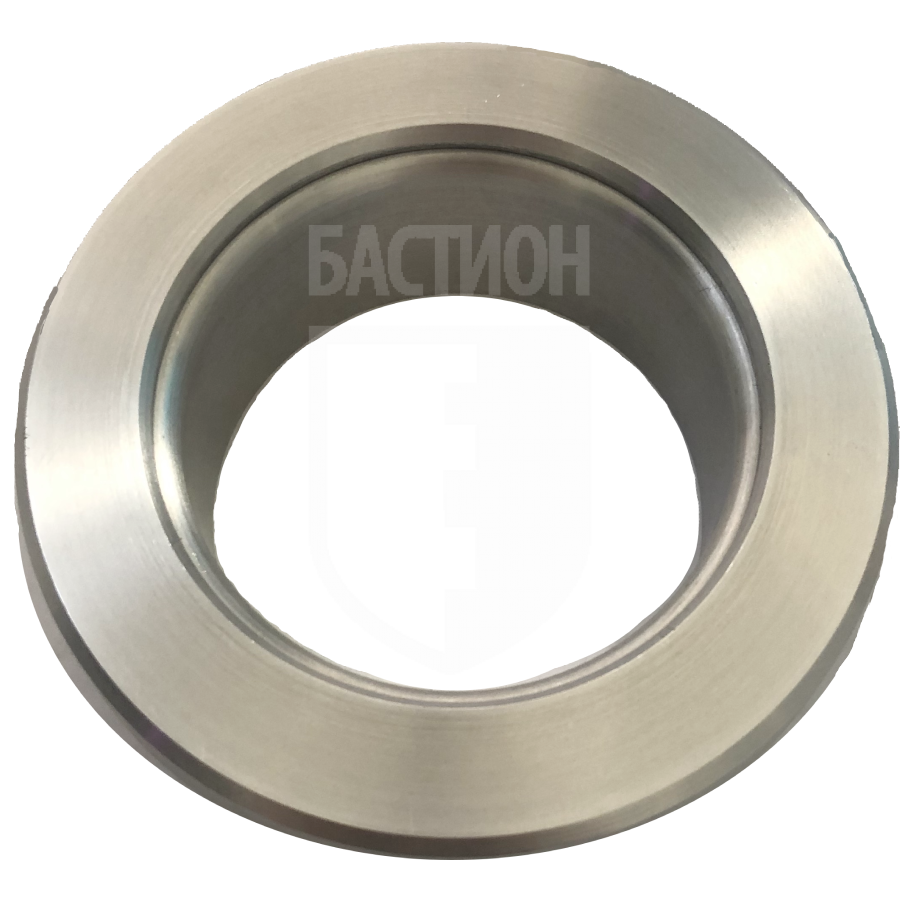

Все эти проблемы можно решить с помощью точеных накладок серии Bastion 95.302 в версии Standart. Однако некоторые клиенты категорически не хотят видеть винты крепления накладок - для решения этой проблемы разработана и внедрена в производство версия Премиум.

Серия новых накладок Bastion 95.302 в версии PREMIUM значительно улучшает внешний вид изделия за счет применения специально разработанной детали, которая по резьбе накручивается на основание декоративной накладки. Таким образом винты крепления становятся невидимыми, но при этом сохраняется необходимая функциональность, в частности накладку или только верхний кожух можно заменить при повреждении, или наоборот, сохранить при замене декоративной панели.

Накладка выполняется из алюминия или латуни, и в зависимости от требуемого вида покрытия при изготовлении шлифуется (матовый эффект) или полируется (глянцевый эффект). При необходимости готовая накладка может быть покрыта драгоценными металлами (золотом, серебром) или специальным образом обработана для получения внешнего вида патинированной латуни, старой бронзы или матового олова (цвет состаренного или патинированного серебра).

Итоговая цветовая гамма в соответствии с принятыми для итальянской фурнитуры обозначениями: хром матовый (CS), хром глянцевый (CR), латунь матовая (OS), латунь глянцевая (OL), золото (OZ), латунь патинированная (PM), латунь патинированная (PM), бронза состаренная (AN), олово матовое (TM).

Все перечисленные эффекты обработки входят в стоимость накладки, за исключением покрытия драгоценными металлами (золотом или серебром).

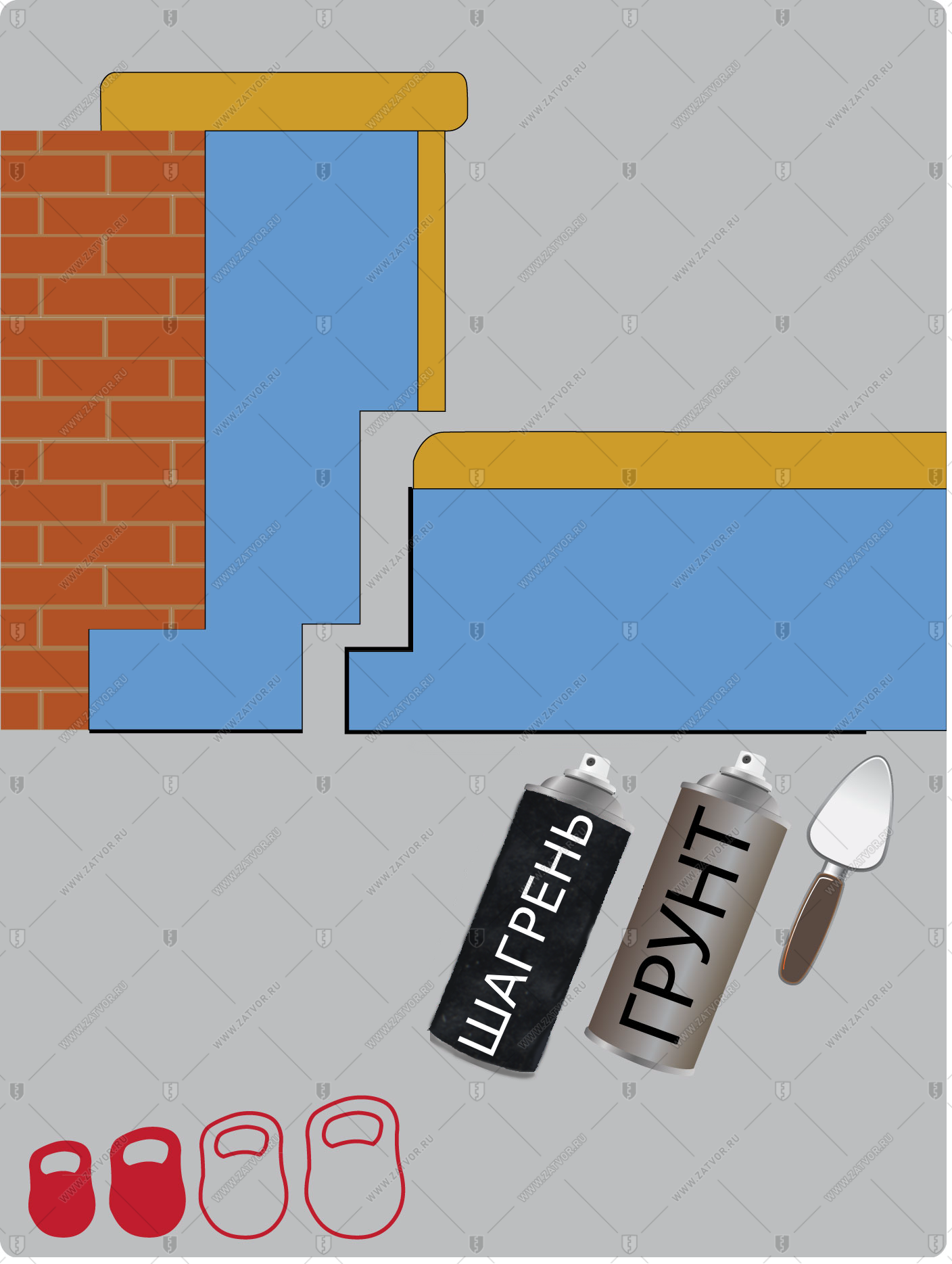

Порошковое напыление категории "Бизнес" позволяет получить структурную поверхность типа "шагрень" или "муар" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка TROTON High Temp;
• нанесения финишного покрытия со структурой "шагрень" или "муар", цвет по RAL.

На наружную поверхность створки рекомендуется установка декоративной панели, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако при необходимости, например для технических дверей, снаружи может быть применена порошковая окраска. Эта услуга оплачивается отдельно.

При выборе структуры "шагрень" доступны практически любые цвета по карте RAL, для окраски типа "муар" список доступных цветов существенно меньше (1018, 1033,2004,3020,6003,6005,6018,7004, 7005,7011,7012, 7015, 7016, 7021, 7022,7024,7035,7037,7040,7047,8017,8019,8022,9003, 9004,9005,9006, 9007,9010,9016).

Рекомендуется для изделий среднего веса (цена указана для конструкции Бастион-2 и Бастион-3).

Noxudol относится к категории жидких шумоизоляционных материалов, предназначенных для нанесения на металлические предметы. Является альтернативой твердым резиновым матам. Чаще всего применяется в тюнинговых ателье, работающих с автомобилями, для звукоизоляции салона. После нанесения на поверхность Noxudol растекается, образуя пленку. Обычно наносится два слоя, в результате толщина покрытия 3-4 мм.

Компания БАСТИОН использует этот материал с аналогичными целями по его прямому назначению. При заказе данной опции обработке подвергается вся внутренняя плоскость дверного полотна (обратная сторона наружного листа и ребра жесткости). Дополнительно материал наносится на области, где технологически металл контактирует с металлом(например, броневой лист с наружным листом) для более плотного прилегания и устранения шумов при открытии/закрытии створки. Помимо решения основной задачи, Noxudol обеспечивает защиту от коррозии и выделения конденсата. Подходит для применения на уличных дверях (выдерживает температуру до -50 град Цельсия).

Материал производится в Швеции, является экологически-безопасным, не выделяет вредных веществ и незначительно влияет на общий вес изделия. Для взломостойких дверей применяется Noxudol 3100, для взломо- пожаростойких - специальная огнестойкая версия Noxudol 3101.

Монтаж конструкции категории БАСТИОН-4 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Панель на основе МДФ 16-18 мм с кромкой из массива дуба, шпонированная дубом, тонированная по нашей карте цветов.

В стоимость включено:

• основа МДФ;
• облицовка ровной плоскости шпоном;
• изготовление и приклейка по периметру обработанной рейки из массива дуба;
• обычная (неуличная) лакировка.

Внимание: технологически шпон не может быть наклеен на радиусный край, но на рейке по периметру панели из массива дуба фактура древесины присутствует, по этой причине место соединения с ровным шпоном менее заметно, чем при обычной технологии.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Наличник декоративный стандартного сечения из массива дуба толщиной 18 мм, для обрамления прямоугольной рамы с трёх сторон.

Декорирование: тонировка по каталогу цветов БАСТИОН.

Стыковка: под 45 или 90 град.

Стандартная ширина - до 100 мм. Стоимость указана для площади проема до 2,12 кв.м. При больших габаритах по проёму используется коэффициент, при увеличении толщины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости.

Рекомендуется для дверных блоков, створки которых облицованы панелями из массива дуба или МДФ шпонированного.

Цена указана для стандартной декоративной обработки (тонирование в цвет по каталогу БАСТИОН + обычная лакировка). Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

Зеркало в составе панели обычно устанавливается внутри квартиры и выполняет свою прямую функцию, не занимая отдельного места на стене. Также данная опция используется в потайных дверях в качестве облицовки с наружной стороны, когда есть задача имитации висящего на стене зеркала (в этом случае само зеркало крепится на створку, а его багетная рамка - на раму двери и на стену). Если используется стекло, то панель может быть и внешней (установлена снаружи)

Панель на основе МДФ 16-18 мм с кромкой из массива дуба, шпонированная дубом, тонированная по нашей карте цветов.

В стоимость включено:

• основа МДФ;
• облицовка ровной плоскости шпоном;
• изготовление и приклейка по периметру обработанной рейки из массива дуба;
• обычная (неуличная) лакировка.

Внимание: технологически шпон не может быть наклеен на радиусный край, но на рейке по периметру панели из массива дуба фактура древесины присутствует, по этой причине место соединения с ровным шпоном менее заметно, чем при обычной технологии.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

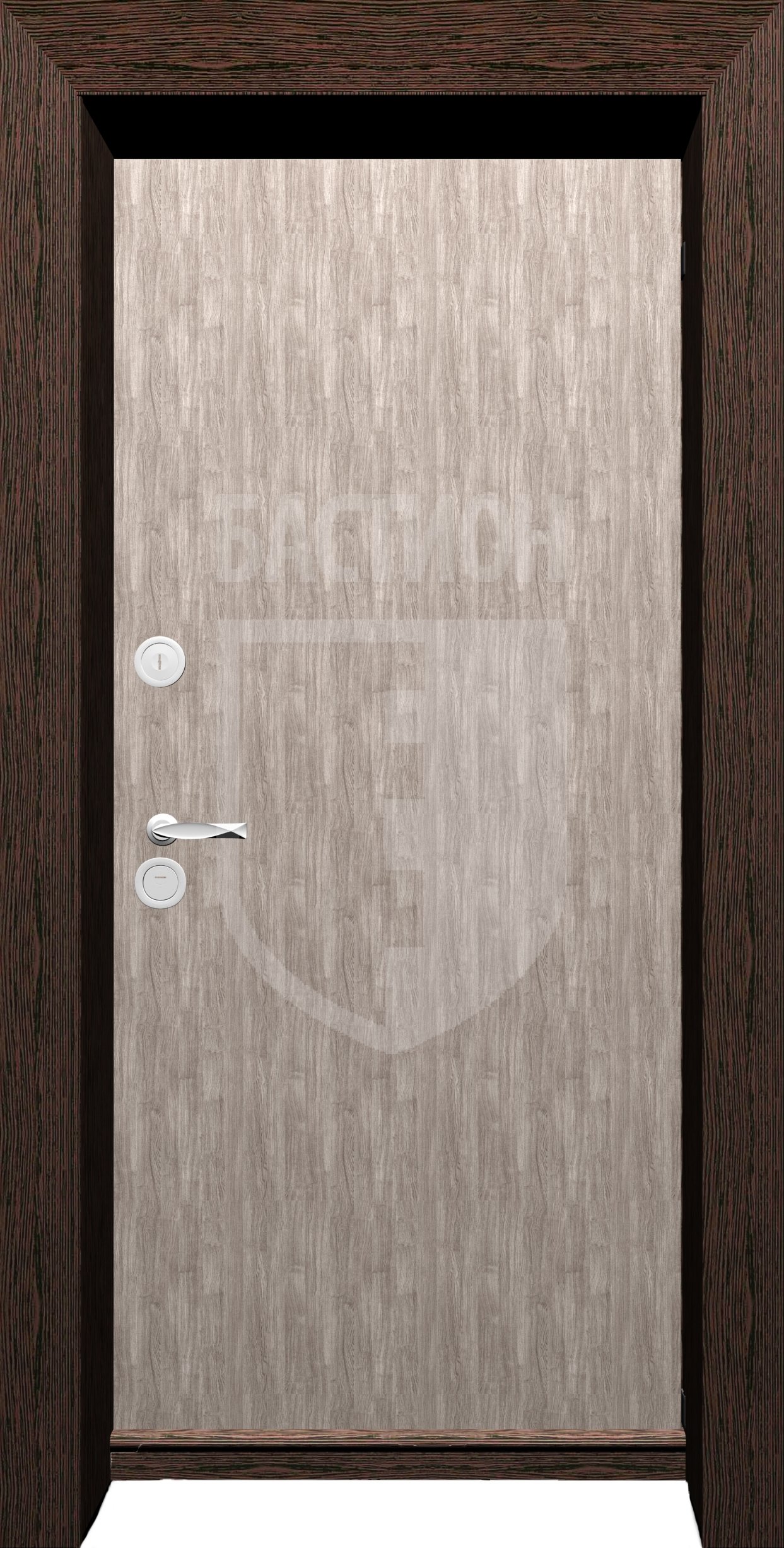

Комплект:

• боковые откосы из МДФ толщиной 7 мм с кромкой из массива дуба;
• наличники из из массива дуба.

Стыковка наличников: 45 или 90 град.

Рекомендуется для дверных блоков, створки который изнутри облицованы панелями их массива дуба или МДФ шпонированного.

При необходимости дополнительно оплачивается порог, возможный материал порога – массив дуба или нержавейка

Указана минимальная стоимость за комплект для стандартного дверного блока (ширина наличника до 100 мм, общая глубина стены до 190 мм, площадь проёма до 2,12 кв.м.).

Для расчёта стоимости при специальных эффектах (патинированние, уличная лакировка и т.д.) используются соответствующие коэффициенты.

При увеличении площади дверного блока используется коэффициент по площади, при увеличении глубины откосов отдельно производится доплата за дополнительный размер расширителя по расценкам для панелей соответствующего вида. При увеличении ширины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости к стоимости по расценкам на наличник из соотв материала. Для более простого расчета стоимости при нескольких нестандартных параметрах рекомендуется отдельно выбирать наличники, облицовку откосов и порожек.

Зеркало в составе панели обычно устанавливается внутри квартиры и выполняет свою прямую функцию, не занимая отдельного места на стене. Также данная опция используется в потайных дверях в качестве облицовки с наружной стороны, когда есть задача имитации висящего на стене зеркала (в этом случае само зеркало крепится на створку, а его багетная рамка - на раму двери и на стену). Если используется стекло, то панель может быть и внешней (установлена снаружи)

При двухэтапном выполнении работ данная услуга необходима единократно или дважды

1) Обязательно в случае если изделие монтируется силами БАСТИОН. Если изделие отгружается самовывозом, производится только по требованию клиента.

2) В случае если облицовка рамы монтируется позднее основного изделия требуется повторный выезд. Для правильного изготовления облицовки рамы необходимо определить точную конфигурацию наличников, глубину откосов, размерность порога. Произвести эти замеры при монтаже основной двери невозможно так как чаще всего требуются промежуточные работы строителей. Кроме того, функции монтажа и замера/проектирования выполняются разными специалистами компании.

Прим: аналогичный тариф применяется, если по независящим от БАСТИОН причинам требуется выезд инженера для консультирования строителей, объяснения состава заказа, обсуждения технических и иных характеристик с различными представителями Заказчика, осмотра ранее установленного изделия с целями ремонта/апгрейта и т.д.

Для тяжелых изделий (при весе дверного блока или сейфа от 500кг до 800кг)) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/квартиры. Компания БАСТИОН приглашает для таких работ профессиональных такелажников.

Необходимость в услугах такелажников возникает для всех изделий уровня БАСТИОН-4, БАСТИОН-5 и БАСТИОН-6, а также для пулестойких и пожаростойких конструкций на базе БАСТИОН-1 и БАСТИОН-2-3. При габаритных размерах больше стандартных, а также в случае сложных условия для заноса изделий, потребность в такелажниках возникает и для обычных модификация конструкция уровня БАСТИОН-1 и 2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады такелажников в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.

Указана стоимость выезда бригады специалистов (минимум два человека) в пределах МКАД для проведения любых работ по месту, в том числе: монтажа изделий, ремонта и апгрейта изделий, замены замков/цилиндров, перекодировки, профилактики, прочих работ.

Стоимость замененных комплектующих оплачивается отдельно. Непосредственно монтаж изделий (дверей, сейфов) оплачивается отдельно. Доплата при выезде за пределы МКАД производится по действующему тарифу.

Указана стоимость монтажа одной панели со стороны петель в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается, в области петель в панели делается технологический паз, который впоследствии закрывается декоративными "заглушками" - специальными элементами сложной формы.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости. В стоимость включены заглушки на петли, необходимые для скрытого монтажа со стороны петель.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы и изготовить заглушки по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.

Указана стоимость монтажа одной панели со стороны порога в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.
