Ключевые элементы дверного блока

Дверной блок состоит из двух частей: СТВОРКИ (дверного полотна) и РАМЫ (дверной коробки).

Соединяются эти части при помощи петель, которые отнесены к разделу ДРУГИЕ узлы и элементы.

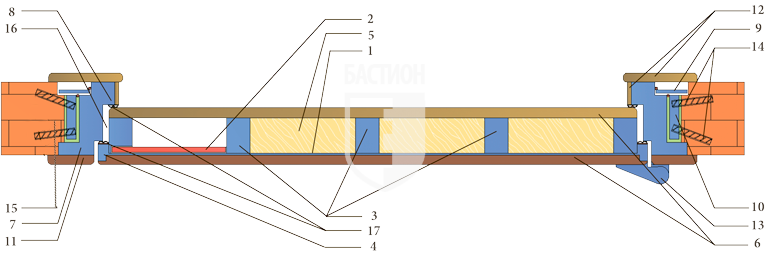

ЭЛЕМЕНТЫ СТВОРКИ

1. Лист металла (стальной лист) – основной защитный элемент, назначение которого – первичная защита запирающей системы от внешнего силового воздействия. В качестве наружного листа в конструкциях компании БАСТИОН используется как минимум горячекатаный стальной лист толщиной 3 мм. В ряде конструкций используется несколько наружных листов различной толщины.

2. Лист из стали Ц85 – специализированный сплав из шести различных элементов, закалённый до 63 HRC. Используется в конструкциях с двумя целями: для защиты замковой группы от таких воздействий как сверление и вырезание, а также для обеспечения пулестойкости дверного блока к различным видам огнестрельного оружия. В первом случае лист Ц85 толщиной 6,6 мм ставится по всей высоте до первого ребра жёсткости, во втором – по всей плоскости дверного полотна (в зависимости от толщины и количества листов обеспечивается пулестойкость на уровне 3, 5 и 6 классов).

3. Рёбра жёсткости – профильные элементы замкнутого сечения, приваренные к стальному листу и образующие между собой решётку. Назначение – обеспечение жёсткости конструкции, её устойчивости к естественным и искусственным деформациям. Чем больше вертикальных и горизонтальных рёбер, тем меньше размер ячейки, образуемой системой профилей, соответственно, тем жёстче створка и выше уровень защиты при силовых методах вскрытия.

4. Наружный притвор – элемент створки, который на наружных дверях обеспечивает защиту ригелей замков и противосъёмных засовов при попытках силового воздействия. В серьёзных конструкциях при закрывании створки притвор должен быть на одном уровне с плоскостью рамы, в этом случае сложнее ввести в зазор рычажный инструмент с целью отжима створки. Притвор как силовой элемент должен быть полнотелым, при этом помимо увеличения жёсткости полотна, возрастает его эффективность при попытках добраться до засовов электрическим или ручным абразивным инструментом.

5. Утеплитель – материал, который обеспечивает тепло- звукоизоляционные свойства створки. При производстве изделий БАСТИОН в большинстве случаев использует Paroc – негорючую базальтовую вату, которая вырезается в размер ячеек, образованных рёбрами жёсткости, и вкладывается в полотно створки. В специальных противопожарных конструкциях используется Supersil – экологически чистая тепло- звуко- пожароизоляция из кремнезёмных волокон с температурой использования до 1000 °C.

6. Наружная и внутренняя облицовочные панели – декоративный элемент, выполненный на основе МДФ или массива ценных пород дерева. БАСТИОН устанавливает панели не тоньше 16 мм, крепёж осуществляется с помощью винтов с декоративными заглушками. Наружная и внутренняя панели, помимо декоративных функций, также обеспечивают существенный прирост звукоизоляции. При использовании специального защитного способа крепежа наружная панель дополнительно увеличивает взломостойкость створки, что играет большую роль при попытке воздействия на область замков абразивным и ручным инструментом. Внутреннюю панель рекомендуется монтировать только на винтах с целью обеспечения возможности доступа к внутреннему устройству двери в случае ремонта или профилактики замковой системы, а также при необходимости произвести её модернизацию.

ЭЛЕМЕНТЫ РАМЫ

7. Стальной наличник – стальной наборный элемент (комбинация стальных полос, профилей, углов, квадратов), назначение которого – перекрытие с наружной стороны доступа к крепежу рамы в проёме.

8. Внутренний притвор – элемент рамы, который на наружных дверях обеспечивает визуальное перекрытие зазора створка/рама изнутри помещения. Притвор, как силовой элемент, должен быть полнотелым: в этом случае, помимо увеличения жёсткости рамы, возрастает его эффективность при попытках силовым образом воздействовать на полотно с целью его продавливания внутрь.

9. Обвязка (опция) – элемент крепежа, который обеспечивает обхват стены конструкцией рамы, что значительно усложняет удаление из проёма дверного блока целиком наружу. Рекомендуется для тонких и/ или слабых стен.

10. Черновая рама (опция) – элемент крепежа, состоящий из трёх стальных фрагментов, монтируемых внутри проёма (слева, справа и сверху). В полученный П- образный каркас вваривается рама дверного блока. Рекомендуется для слабых стен или при монтаже очень тяжёлых конструкций.

11. Декоративный наличник – элемент, выполненный на основе МДФ или массива ценных пород дерева. Назначение – облицовка рамы со стороны петель с целью повышения эстетических и тепло- звукоизоляционных свойств.

12. Портал – декоративный элемент, состоящий из наличника, комплекта доборов для облицовки внутренней части рамы и элементов для облицовки порога. Назначение – облицовка рамы со стороны, противоположной петлям (для дверей наружного открывания – со стороны квартиры).

ДРУГИЕ УЗЛЫ И ЭЛЕМЕНТЫ

13. Петли – важнейший элемент, обеспечивающий комфорт использования, долговечность, надёжность и взломостойкость дверного блока в целом. Компания БАСТИОН использует немецкие сейфовые петли производства Mauer, предназначенные для тяжёлых дверей.

14. Штыри крепления – стальные штыри (арматура) диаметром 16 мм, с помощью которых осуществляется крепёж основной или черновой рамы к стене. Количество штырей крепления и их расположение определяется весом конструкции и материалом стены.

15. Проём – пространство, в которое монтируется и крепится рама дверного блока. Для повышения взломостойкости при монтаже наличник утапливается заподлицо со стеной, для чего по периметру проёма в стене образовывается Г- образный выпил.

16. Зазор между створкой и рамой – технологически необходимое расстояние между полотном и дверной коробкой. При проектировании конструкций для увеличения взломостойкости размер зазора минимизируется с учётом двух ограничений: пожарная безопасность (зазор не должен быть слишком маленьким, чтобы в случае пожара при расширении металла створку не заклинило в раме) и конфигурация стыка створка/рама (чем толще полотно створки, тем больше должен быть зазор исходя из геометрических параметров открывания). По этой причине для минимизации зазора в серьёзных сейфовых конструкциях организовываются третий и далее контуры или косоугольная конфигурация притворов.

17. Уплотнитель – упругий герметизирующий профиль из EPDM резины, идущий по всему периметру дверного блока между рамой и створкой, который обеспечивает звуко- и теплоизоляцию на стыке створка/рама. В конструкциях производства компании БАСТИОН используется два, три или четыре контура уплотнения: один клеится на наружный притвор створки, а остальные – на внутренние притворы на раме.
